Монтаж и маркировка внутренних соединений шкафов, распределительных щитов. Маркировка электрических цепей

Монтаж и маркировка внутренних соединений шкафов, распределительных щитов. Маркировка электрических цепей.

Монтажные электрические схемы часто используются для соединения различной электроаппаратуры, электрооборудования и техники. Они позволяют выполнить соединение отдельно расположенных комплектных устройств. Электрические схемы для каждой конструкции (щит станции управления, шкаф, пульт) выполняются на отдельном листе.
Входящие в комплект понизительные трансформаторы, ящики сопротивлений, магнитные усилители устанавливаются сзади щитка на отдельных стеллажах и относятся к монтажной схеме щита. Когда щиток выполнен из нескольких частей, то монтажный блок отображается на отдельном листе. Длина блока должна быть в границах 4 метров, что соответствует параметрам платформы для транспортировки.

Когда две рядом расположенные панели входят в различные конструктивные блоки, то электросоединения выполняются при монтаже. Завод-производитель электрических щитков не может выполнять подобные соединения, поскольку щитовое оборудование перевозится раздельными блоками.

Стандартный или специальный шкаф управления оборудованием является сложной конструкцией, в которой способен разобраться только опытный специалист. Он же должен заниматься построением электрической схемы распределения энергии на объекте, выбором подходящего оборудования. Каждый компетентный специалист знает, что электрические цепи различного назначения должны отделяться свободными зажимами. К примеру, электрические цепи сигнализации разделяются с электроцепями управления электроприводами.

Разделение цепей с разным напряжением является обязательным требованием. Зажимы цепей одного назначения набираются подряд. После подряд следуют зажимы цепей другого назначения. Чтобы обеспечить легкую проводку кабеля, следует предусмотреть возможность подсоединения провода к электрическим силовым контактам аппаратуры в щитках.

Существует несколько способов выполнения монтажных электрических схем. В зависимости от назначения электрического устройства и способа монтажа, электросхемы строятся по-разному.

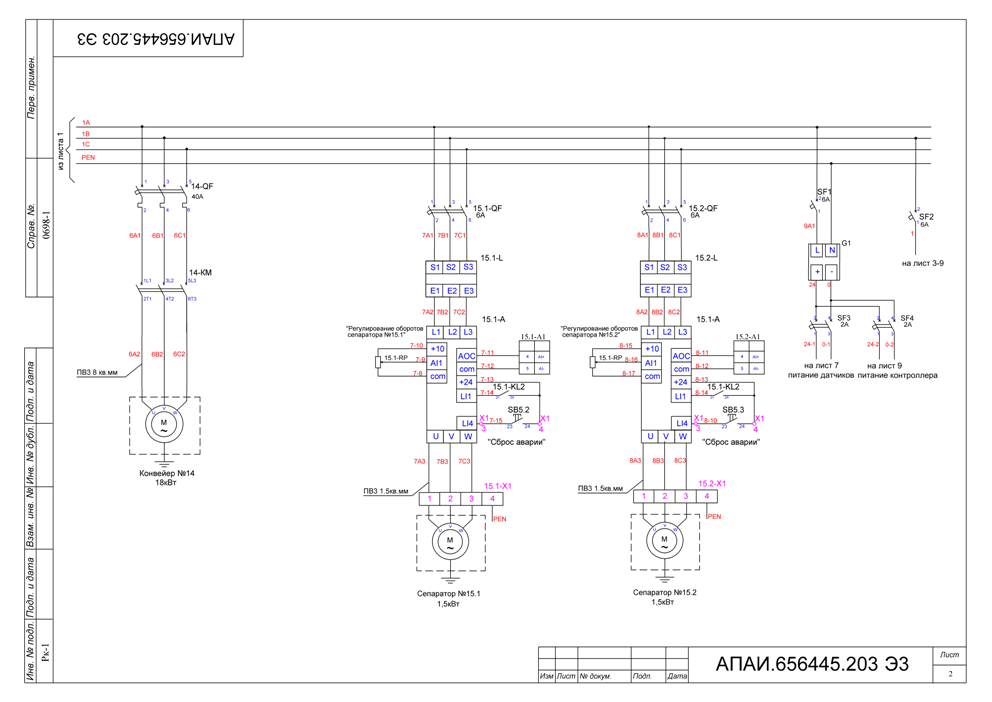

На электросхеме шкафа управления показаны направления потоков проводов, которые идут к рейке зажимов, установленной на боковой стенке. Все зажимы имеют порядковые номера. Чтобы сократить количество электрических чертежей, провода часто показывают на схемах.

Для обеспечения высокой надежности при работе и обслуживании электрооборудования используется качественная релейно-контактная аппаратура. Качественное построение электросхемы позволяет:

  • обеспечить безотказную работу оборудования;
  • облегчить монтаж электроприборов;
  • минимизировать вероятность поражения током.

Электрическая схема щитка

На электрической схеме ниже вы видите схему щитка. Схема щитка выполнена для трехпроводной электрической сети. Трехпроводная электрическая сеть делается для электропитания помещения при однофазном электрическом вводе.

В трехпроводной сети один провод выполняет роль фазы, второй – роль рабочего нулевого проводника, третий-провод заземления. На электрических схемах условно они обозначаются латинскими буквами. Фаза-L(line), рабочий ноль-N(neutral),провод заземления-PE.

Если вы посмотрите на электрическую схему щитка, вы увидите, что на вводе питание обозначено двумя проводами, PEN и L, а после шины подключения проводов становиться три(L;N;PE). Поясню, что это значит.

Это схема электропитания помещения по ,так называемой, схеме заземления TN-C-S. Это значит, что нулевой рабочий проводник (N) и провод заземления (PE) в подстанции объединены и подсоединены к глухозаземленной нейтрали питающего трансформатора. Разделяются они только в этажных распределительных щитах.

Для справки: Существуют схемы заземления TN-C, при которой нейтраль и земля объединены на всем протяжении цепи и схема заземления TN-S при которой нейтраль и земля полностью изолированы друг от друга. Но это тема отдельной статьи. (о системах заземления читайте статью: Система питания. Системы заземления)

Рассмотрим электрическую схему дальше.

Схемы управления асинхронным двигателем в формате dwg

В данной статье речь пойдет о схемах управления асинхронным двигателем (АД). В настоящее время существуют три наиболее часто используемые схемы управления асинхронным двигателем с короткозамкнутым ротором:

  • схема управления нереверсивным двигателем – «прямой пуск»;
  • схема реверсивного управления двигателем;
  • схема управления двигателем «звезда-треугольник».

В конце данной статьи, вы сможете скачать данные схемы выполненные в программе AutoCad в формате dwg.

Схема управления нереверсивным двигателем – «прямой пуск»

Данная схема состоит из следующих устройств:

    автоматический трехполюсный выключатель – QF1 (защита цепей питания двигателя
  • линейный контактор – КМ1;
  • тепловое реле – КК1 (защита от перегрузки двигателя);
  • предохранитель – FU1 (защита цепей управления
    220В);
  • кнопки «СТОП» и «ПУСК» с самовозвратом – SB1 и SB2;
  • сигнальные лампы — HL1 и HL2.

При нажатии кнопки SB2 «ПУСК» подается напряжение на катушку контактора КМ1. Контактор срабатывает и своими силовыми контактами подключает к сети 380В асинхронный двигатель. При этом своими контактами 14-13 шунтирует кнопку SB2, делается это для того, чтобы катушка контактора была постоянно под напряжением и он не отключался при отпускании кнопки SB2.

Отключение двигателя происходит нажатием кнопки SB1 «СТОП». Для защиты от перегрузки двигателя применяется тепловое реле КК1, в случае перегрузки двигателя, контакты 96-95 реле КК1 размыкаются снимая напряжение с катушки контактора КМ1.

Схема управления двигателем «звезда-треугольник»

Данная схема применяется когда нужно уменьшить пусковой ток двигателя, в основном она используется для двигателей большой мощности.

В момент пуска, обмотки статора двигателя соединены в «звезду», после того как двигатель разогнался, происходит переключение обмоток статора со «звезды» на «треугольник».

Подробно об изменении мощности при схеме соединении двигателя звезда-треугольник рассмотрено в статье: «Расчет мощности двигателя при схеме соединения звезда-треугольник».

При нажатии кнопки SB2 «ПУСК» подается напряжение на катушку реле времени КТ1, контактора КМ1 и промежуточного реле KL1. Реле KL1 добавлено в схему в связи с тем, что у реле времени есть только одна группа блок-контактов, если же у Вашего реле времени есть дополнительная группа блок-контактов, реле KL1 – не используется. Не много забегая вперед, в архиве вы сможете найти схему управления двигателем «звезда-треугольник» без промежуточного реле KL1.

После того как сработало реле KL1 мгновенно замыкаются его контакты 11-14 и через нормально закрытые контакты 22-21 контактора КМ2 срабатывает контактор КМ3. При этом контакты 21-22 реле KL1 размыкаются, тем самым выполняется блокировка от одновременного включения контакторов КМ3 и КМ2.

Когда контактор КМ3 сработал, он своими силовыми контактами соединяет обмотку статора двигателя «звездой».

После того как двигатель разогнался при пониженном напряжении, контакты реле времени КТ1 11-12 разомкнутся, тем самым сняв напряжение с катушки реле KL1, в это время контакты реле KL1 11-14 размыкают цепь включения контактора КМ3, а в цепи включения контактора КМ2 замыкаются, и если контакты 21-22 контактора КМ3 замкнуты, то включается контактор КМ2.

После этого контактор КМ2 своими силовыми контактами соединяет обмотку статора двигателя «треугольником».

На этом процесс подключения двигателя к сети

380 В – заканчивается.

В архиве вы сможете найти следующие схемы в формате dwg:

Как осуществляется сборка шкафов управления

Всё чаще требованиями предприятий являются создания пунктов управления, которые могли бы отвечать таким критериям, как эргономия и эффективность. И такую роль выполняют шкафы управления, сочетающие в себе комплект электротехнических приспособлений соответствующего назначения. Наибольшее распространение для этих целей получил шкаф управление насосом на станции по обеспечению водными ресурсами жилых и прочих организаций, а также промышленных линий. При этом перед подключением такого шкафа к управляемым объектам, необходимо сначала правильно выполнить его сборку, организовав все элементы в единую рабочую точку.

Представленные компанией ЭНЕРГОПУСК шкафы автоматического управления, изготавливаются исключительно из высококачественного оборудования известных электротехнических компаний, так как надёжность и безопасность являются одними из главных приоритетов. В состав такого изделия могут входить:

  1. Пускатели;
  2. Контроллёр;
  3. Автоматы защиты устройства и электроприводов;
  4. Блоки питания;
  5. Программируемое и промежуточное реле;
  6. Частотные преобразователи;
  7. Операторная сенсорная панель;
  8. Устройства плавного пуска;
  9. Блоки питания;
  10. Клемники и другие элементы.

Изготавливается ШУ в специальных условиях и соответствующими специалистами. Для этого, используют ряд технических документов, состоящих из:

  • электрической схемы;
  • технической спецификации;
  • схемы лицевой панели;
  • индекса защиты от внешних сред.

В случае отсутствия необходимых документов, например, схем, при заказе станции управления насосами достаточно предоставить техническое задание, по которому специалисты выполнят все разработки и соберут требуемый контрольный блок.

Монтаж шкафа управления своими руками — процесс сборки

Если возникло желание не обращаться к специалистам, а собрать шкаф по управлению приводами положившись исключительно на свои технические знания, необходимо учитывать многие нюансы. Сборка шкафа – это достаточно ответственное занятие, поэтому, серьёзный подход обеспечит работу агрегатов и устройств в удовлетворительном и слаженном состоянии. Итак, начало сборочных работ начинается с подготовки, включающей: изучение электрических схем и технической документации; подбор требуемого оборудования; подготовка групп соединений. Сборка начинается с монтажа основных узлов. Причём узлы однородных объектов лучше комплектовать неразрывно. Процесс сборки включает

  • в верхней части монтируются контакторы и реле;
  • ниже – в одну цель соединяются автоматические выключатели, количество которых может равняться количеству обеспечиваемых управлением объектов;
  • далее, в последовательном порядке, располагаются устройства плавного пуска и преобразователи частоты. Параметры этих приборов должны совпадать с управляемыми приводами. Выбор универсальных и мощных софтстартеров (УПП) позволит выиграть на организации свободного места, так как один такой элемент способен управлять сразу несколькими объектами.
  • подключаем группу датчиков, которые обеспечат нам контроль состояния;
  • при монтаже сигнализирующих блоков, устанавливаются реле контроля фаз и времени работы приводов. При этом автоматически выключатели должны находиться с ними в одной цепи, совместно с магнитным пускателем.

Все выводы с блоков автоматического и ручного управления, подсоединяются к общей линии выхода на электродвигатель или группу таких устройств, а также к заземляющему контакту. Если следовать схеме соединения в безусловном порядке, ошибки будут отсутствовать, но малейшее отклонение может повлечь непредсказуемые варианты последствий начиная от отсутствия питания и заканчивая дефектами работы контрольно-управляющего электротехнического пункта. Наша современная электротехническая компания мирового уровня ЭНЕРГОПУСК с удовольствием предоставит Вам необходимых специалистов, которые помогут Вам выполнить все операции по сборке и комплектации электротехнических шкафов. Также на нашем сайте Вы можете приобрести готовые комплекты, которые подойдут к Вашим эксплуатационным условиям.

Остались вопросы? Специалисты ЭНЕРГОПУСК ответят на Ваши вопросы: 8-800-700-11-54

Форум АСУТП

Вопрос по "оформлению" щитов автоматизации.

ugprofautomation здесь недавно
здесь недавноСообщения: 3 Зарегистрирован: 29 янв 2018, 10:21 Имя: Александр Страна: Россия город/регион: Сочи

Вопрос по "оформлению" щитов автоматизации.

  • Цитата

Никита почётный участник форума
почётный участник форумаСообщения: 3724 Зарегистрирован: 20 янв 2010, 22:23 Имя: Никита Страна: РФ город/регион: Мурманск Благодарил (а): 16 раз Поблагодарили: 171 раз

Вопрос по "оформлению" щитов автоматизации.

  • Цитата

Сообщение Никита » 20 мар 2019, 10:44

alex45 специалист
специалистСообщения: 675 Зарегистрирован: 30 сен 2016, 15:22 Имя: Соловьев Алексей Леонидович Страна: Россия город/регион: Иваново Благодарил (а): 17 раз Поблагодарили: 101 раз

Вопрос по "оформлению" щитов автоматизации.

  • Цитата

Сообщение alex45 » 20 мар 2019, 10:49

petr2off шаман
шаманСообщения: 934 Зарегистрирован: 06 янв 2016, 19:45 Имя: Петров В.Л. Страна: Россия город/регион: Красноярск Благодарил (а): 31 раз Поблагодарили: 61 раз

Вопрос по "оформлению" щитов автоматизации.

  • Цитата

Сообщение petr2off » 20 мар 2019, 11:50

MaksimNT освоился
освоилсяСообщения: 262 Зарегистрирован: 31 авг 2012, 05:30 Имя: Фоменко Максим Анатольевич Страна: РФ город/регион: гор. Нижнйи Тагил, Свердловской обл. Благодарил (а): 3 раза Поблагодарили: 76 раз

Вопрос по "оформлению" щитов автоматизации.

  • Цитата

Сообщение MaksimNT » 20 мар 2019, 12:12

Смотреть
— пункт 1.2.6 и с пункта 1.8.3 до 1.8.5 ПТЭЭП Приказ Минэнерго РФ от 13.01.2003 г. N 6;
— пункт 1.8.6 ПТЭЭП Приказ Минэнерго РФ от 13.01.2003 г. N 6.

И возможно всего комплекта схем по регламентам принятых Потребителем электроэнергии.

Как минимум в пультах и шкафах сетевых и АСУТП где есть распределения электрической энергии (проще более 1 автоматического выключателя) должны присутствовать
— схемы однолинейные (по желанию на СНН по пункту 1.7.43. ПУЭ);
— перечень автоматов и предохарнителей с указанием номинального тока, и наименованием нагрузки

Если их нет в документации, то должны быть разработаны — в редакции пункт 1.2.6 «пересмотр инструкций и схем (не реже 1 раза в 3 года).

?? Кто и как Вас к работе допустил, если эти вопросы есть в билетах для проверки знаний III группы по электробезопасности ?

Схема Электрического Шкафа

Лучше, если номинальный рабочий ток автоматического выключателя будет меньше на ступень, чем у УЗО.


Для чего нужен щиток Электрощитом могут называться несколько систем. Xn — клеммы подключений.

Особенно часто их устанавливают на улице.
Как собрать однофазный щит учёта.

Фото советы по сборке щитка Монтаж и сборка электрощитка В состав электрического щита входит сложное модульное оборудование.

Такие решения могут сказаться на безопасности жителей дома, в котором проводится электричество.

По прочности и степени защиты IP они не уступают металлическим. Только качественные составляющие электрощита могут обеспечить электробезопасность.

Все накопительные водонагревательные приборы, стиральные машины и электроплиты должны подключаться к щитку электрическим кабелем 2,5 кв.

Щит в квартире с трёхфазной электроплитой В некоторых домах на ввод в квартиры приходит кабель трёхфазной сети, но напряжение Вольт используется только для подключения электроплиты. Каждый производитель предлагает щитки с разной комплектацией.

Однолинейные схемы

Принципиальные электрические схемы щитов распределительных и освещения с комментариями

Понять ее можно довольно быстро. Вначале туда монтируется крепление, входящее в комплект. Распределительные шины.

Для его размещения на стене, необходимо учесть высоту от пола до его нижнего края не менее — 1,4 м, а расстояние верхнего края от пола не более 1,8 м. В полученные отверстия вводятся кабели.

Чтобы защитить электрическую систему от перенапряжения, используются рубильники, размыкающие электрическую сеть под нагрузкой.

Когда щитки делаешь постоянно и сотнями в год — схема отпечатываются в голове. При таком оборудовании можно легко отключить все линии и подсоединить к щитку электроинструмент.

Герметичные боксы пригодятся для установки на улице и нас не интересуют.

Его необходимо устанавливать на все розеточные и силовые электрические линии. Там где общая длина всех проводов и кабелей не превышает м.

Схема электрического щитка в квартире с УЗО и заземлением Если дом новый или кабель в подъезде меняли и устанавливали контур заземления, то схема квартирного щитка будет отличаться.
Схема распределительного щита 220В

Содержание

Провода может просто залить из квартиры сверху. DIN-рейка — монтажный элемент для установки оборудования.

Существует несколько способов выполнения монтажных электрических схем.

Поблизости не должны проходить газовые трубы. Такая работа не отличается от навешивания обычного шкафчика.

Эта схема пригодится при замене модулей или добавлении новых. Чтобы разделить работу с электрическими компонентами и установкой корпуса, следует приобретать щит, на котором снимается рамка, и есть рейки DIN. Металлические шкафы чаще всего бывают навесными и монтируются на стену.

Если нужно запитать трёхфазную нагрузку, можно добавить ещё один силовой контур с выходом за пределы дома. Если он установил десяток-другой таких сборок и знает их особенности, то смело соглашайтесь. Его соединяют с вводом автомата защиты.


Поэтому рассмотрим вариант установки в бетонную или кирпичную стену. Спецификация модульных устройств Выбираем автоматы защиты, УЗО, дифференциальные автоматы, контакторы, различные реле. Сколько в ней проводов, показано при помощи наклонных черточек. Небольшое устройство должно отвечать многим требованиям. Если рабочих линий больше, чем на схеме, например, есть ещё гараж и мастерская, то добавляем автоматы для них и устанавливаем дополнительные УЗО для защиты от утечек тока из-за пробоев на корпус и повреждения проводки.

Для креплений там имеются места, в которых высверливают отверстия. Чтобы не ошибиться с покупкой корпуса щита по числу модулей, надо составить монтажную схему. При их выборе в торговой сети необходимо обратить внимание, чтобы их сечение было больше 10 мм2. Не рекомендуется устанавливать щитки в шкафах или гардеробах.

При монтаже распредщита необходимо использовать: пластиковый бокс с 2 рядами din-реек; двухполюсный вводной автомат на 40 А; однофазный электросчётчик; УЗО 2Р 50 А на 30 мА; 4 однополюсных пакетных выключателя три на 16 А и один на 25А — для плиты ; нулевая шина рабочий ноль N и заземляющая шина PE ; шина-гребёнка для соединения автоматов. Приложить к стене корпус. На электросхеме шкафа управления показаны направления потоков проводов, которые идут к рейке зажимов, установленной на боковой стенке. В противном случае необходимо затянуть клемму сильнее.
Схемы и оборудование эл.шкафа «Умного дома». Обзор, часть №1 «Схемы».

Упрощенная схема квартирного щитка

Подобные изделия монтируются исключительно в помещениях со скрытой проводкой.

Однако все сложные понятия и процессы могут быть представлены в виде простых рекомендаций.

Линия заходит в распределительную коробку. Это значит, что от трансформатора до дома проводники PE и N объединены в PEN проводник и разделяются на определенном участке сети. Укладка проводов на место: — Внутрь корпуса проложить провода и вводный кабель по порядку, соответствующему расположению автоматов, для удобства подключения.

В действительности монтаж электрощитка очень трудно провести даже опытному профессионалу. Подключение кабеля ввода: — Кабель ввода питания подключить к верхним клеммам основного автомата.

Они расположены с разных сторон, но использовать нужно не все. Но лучше брать шкаф с запасом числа модулей, как мы уже говорили например, насчитали 66 модулей, бокс покупаем на

DIN-рейка — монтажный элемент для установки оборудования. Это значит, что от трансформатора до дома проводники PE и N объединены в PEN проводник и разделяются на определенном участке сети. Отходящие цепи освещения выполненные кабелем 1,5мм2 защищаются автоматом 10А, розеточные группы сечением 2,5мм2 — 16А.

Нормативные документы и правила по щиткам

Только качественные составляющие электрощита могут обеспечить электробезопасность. Рекомендуемые записи.

При этом сложно организовать провода в самом электрощитке. Использовать их везде не рекомендуется, поскольку они довольно болезненно реагируют на отключение под нагрузкой. Чтобы подключать многополюсную автоматику, есть гребёнки на несколько независимых рядов. Подключение проводов: — выполнять к соответствующим автоматам и шинам, соблюдая направление справа налево.
КАК СОБРАТЬ ЩИТ: оптимальная компоновка элементов распределительного щита

Назначение шкафа распределительного электрического, обзор моделей

Шкаф распределительный электрический

Для промышленности

Для получения и дальнейшего распределения электроэнергии в системах электроснабжения используется специальное оборудование. Одним из элементов такой системы является шкаф распределительный электрический, выполняющий данную задачу. Он производится в различных исполнениях, функционирует при номинальном напряжении до 380 В трехфазной сети и номинальных токах до 400 А частотой 50 Гц. Ввод кабелей и проводов осуществляется через верхнее и нижнее отверстия.

Назначение и особенности

Шкаф распределительный представляет собой металлический или пластиковый короб, скрывающий от посторонних глаз коммутационную аппаратуру, счетчики и другие элементы сети. Подвод и отвод кабелей осуществляется через предусмотренные отверстия, в которые монтируются сальники.

Данная техника устанавливается на улице или в помещениях, соответствующих определенным нормам. В первом случае, используются климатические шкафы, которые обеспечивают нормальный температурный режим для бесперебойной работы оборудования.

В зависимости от задач, поставленных перед инженерами, обслуживаемая территория может оснащаться несколькими экземплярами шкафов. Такое решение позволяет повысить качество работы, эффективность защиты от непредвиденных перегрузок в сети, массовых отключений электроэнергии при появлении аварийных ситуаций.

Конструктивные особенности шкафов определяются их назначением. Выполняют они следующие функции:

  • обеспечивают защиту объектов от короткого замыкания в сети;
  • защищают сеть от перегрузок;
  • используются для нечастых оперативных коммутаций электрических цепей;
  • защищают людей или животных от несчастных случаев и поражений электрическим током;
  • предупреждают возгорание и пожары.

Для обеспечения электроэнергией в помещениях используются различные конфигурации, а также габариты шкафов. Ни один из сельскохозяйственных, торговых или промышленных объектов не может существовать без данного оборудования.

Внутри шкаф оснащен специальными крепежными элементами – рейками, которые обеспечивают быстрый монтаж и установку специальной аппаратуры, перфорировать стенки при этом не нужно. Для укладки проводов внутри агрегата используются специальные короба, которые обеспечивают правильную организацию и безопасность всей системы.

Комплектующие для сборки

Навесной распределительный щит для дома

Распределительные силовые шкафы ШР

Шкафы различаются по следующим параметрам:

  • по функциональным особенностям: вводные, распределительные, аварийные;
  • по степени защиты: уличные, внутренние экземпляры;
  • по типу исполнения: настенный, напольный или встраиваемый шкафы;
  • по используемому материалу: металлические или пластиковые.

В зависимости от функционала, щиты могут быть распределительными, служащими для подсчета потребляемой электроэнергии. Вводное устройство является подтипом предыдущего, устанавливается как в жилых домах, так и в промышленных цехах. Аварийный шкаф в большинстве случаев монтируется на предприятиях с целью моментальной подачи электроэнергии с дополнительного источника – генератора, из-за возникновения поломок в сети. Нужно отметить, что электрическая схема для шкафов может меняться в зависимости от потребностей заказчика и составленного проекта.

Шкафы уличного исполнения отличаются повышенной степенью влагоустойчивости, герметичностью, что позволяет их эксплуатировать в суровых зимних условиях. Выбор того или иного экземпляра зависит от предполагаемого места установки. Уличный шкаф выдерживает следующие условия эксплуатации:

  • температура окружающей среды в пределах от -40 до +400 градусов;
  • установку на высоте до 2 км над уровнем моря;
  • обладает высокой степенью защиты, однако не предполагает монтаж во взрывоопасной среде, содержащей токопроводящую пыль, агрессивные газы и пары, разрушающие изоляцию или металл.

Вывод питающих кабелей, как правило, осуществляется снизу. Также в них предусмотрена установка предохранителей, перекидного рубильника и другие дополнительные возможности.

Настенный шкаф предусматривает надежное крепление монтажной панели к стене. Крепятся они исключительно к вертикальной поверхности посредством специальных монтажных скоб через предусмотренные для этой цели отверстия. Очень часто такой тип шкафов используется для монтажа оборудования на улице или в промышленных помещениях. Эти массивные изделия подходят для организации многочисленных потоков электроэнергии.

Напольными шкафами целесообразно дополнять дизельные или газовые электростанции с очень сложным форматом работы. Такие конструкции используются для обеспечения мер безопасности, защиты людей от поражения электрическим током при транспортировке энергии по проводам, находящимся под высоким напряжением.

Если при подключении конкретного объекта к электропитанию используется объемное оборудование или его количество велико, тогда предпочтение отдают напольным шкафам сварной конструкции, изготовленным из листового металла.

Поверхность корпуса обязательно должна обладать антикоррозионными свойствами. Оборудование внутри шкафа крепится посредством специальных DIN реек, как правило, это:

  • элементы автоматики;
  • УЗО;
  • счетчики и другие.

К корпусу металлического агрегата обязательно подводится защитное заземление. Защита от непреднамеренного контакта обеспечивается открывающейся на 180 градусов дверцей, ну, а качественный замок позволяет надежно запирать шкаф и предотвратить кражу дорогостоящего оборудования. Все коммуникации к напольной модели подводятся либо снизу, либо с тыльной стороны.

Встраиваемые конструкции требуют больших временных и финансовых затрат для их монтажа, зачастую стоимость деталей тоже отличается. Их лучше предпочесть для монтажа оборудования внутри помещений или жилых домов. Также их использование целесообразно в помещениях с агрессивной средой.

Металлические шкафы изготавливаются из стали, их поверхность окрашивается специальным методом порошкового напыления, который гарантирует долговечность и стойкость покрытия. Эта разновидность шкафов более устойчива к внешним воздействиям, отличается прочностью и надежностью. Пластиковые модели отличаются более красивым внешним видом, однако уступают металлическим по своим функциональным свойствам.

Одно из новшеств, которым обладает система электрическая распределительная – шкаф пластиковый двухсторонний. Он обеспечивает быстрый монтаж, легко подстраивается под тип помещения, а разборный корпус позволяет перевозить его по частям.

Аварийный распределительный щит Аварийный Вводные распределительные шкафы Вводный Встраиваемый шкаф Встраиваемый Металлический шкаф Металлический Напольный шкаф Напольный Настенный шкаф Настенный Пластиковый шкаф Пластиковый Уличный шкаф Уличный

Размеры и характеристики

Габариты шкафов изменяются в зависимости от их модели, типа исполнения, предназначения. Для промышленного пользования применяются шкафы, высота которых составляет от 1700 до 2100 мм, шириной до 700 мм и глубиной около 200, хотя последний параметр может быть увеличен из-за необходимости размещения в коробе специального оборудования. Максимальную высоту можно получить путем соединения нескольких моделей, при этом получаются не моноблочные конструкции, а спаренные. Модели нестандартных размеров можно изготовить под заказ, однако современный производитель предоставляет клиентам множество разновидностей товара.

Модернизированные шкафы для частного или офисного пользования представляют собой компактные конструкции с красивым дизайном. За счет изменения внутреннего оборудования уменьшаются и их габариты. В общем, с основными характеристиками изделия можно ознакомиться легко, если умело расшифровать условные обозначения. Так, код изделия содержит следующие данные, которые помогут легко ознакомиться с нужными параметрами:

  • номер разработки;
  • вид установки и тип исполнения (напольное, настенное, вмонтированное);
  • высота, ширина шкафа;
  • степень защиты оболочки;
  • номер схемы шкафа.

Наружные размеры шкафа – не единственная характеристика, на которую следует обратить внимание. Немаловажное значение имеет расстояние между рейками, которое обеспечивает нормальное расположение оборудования. Вес конструкции – тоже играет огромную роль, ведь тяжеловесные изделия увеличивают нагрузку на напольное покрытие.

Существуют следующие технические характеристики, которые помогают осуществить правильный выбор изделия:

  • номинальное напряжение;
  • номинальный ток вводного аппарата;
  • частота;
  • род тока;
  • количество фаз.

Чтобы легче было разобраться в характеристиках подобной мебели, все основные данные собраны в таблице.

  • ШРС 1
  • ШР 11-ХХХХ-22
  • ШР 11-ХХХХ-54

Габаритные размеры распределительных шкафов

Панели распределительных щитов

Распределительная серия

Какой лучше

Современными изготовителями выпускаются разные варианты шкафов. В выборе подходящей модели нужно руководствоваться конкретными условиями работы, масштабом подчиненной системы и типом поверхности для размещения. Специалисты, при выборе нужного экземпляра, обращают свое внимание на совокупность параметров:

  • электротехнические характеристики — к ним можно отнести номинальное напряжение или ток, риски коротких замыканий. Токи нагрузки рассчитываются для каждого участка, а затем суммируются. При необходимости устанавливаются дополнительные элементы: автоматические выключатели, пускатели или реле перенапряжения;
  • тип корпуса — учитывается материал, из которого он изготавливается, а также габариты короба. Немаловажным фактором является объем аппаратуры, который нужно разместить в емкости. Здесь нужно начать с составления плана помещения, определения количества розеток, соединительных элементов, типа проводки здания и кабелей;
  • конструктивные особенности — если в шкафу предполагается установка распределительного щитка и электросчетчика, тогда обязательным условием является присутствие в шкафу смотрового окошка;
  • тип установки — например, навесной, напольный и вмонтированный или, как его еще называют, утопленный из-за того, что его встраивают в углубление или нишу в стене;
  • климатический фактор – именно он влияет на особенности конструкции, необходимой для нормального функционирования оборудования и подобающей защиты техники;
  • степень защищенности корпуса. Этот параметр определяется государственными стандартами и определен в соответствии с некоторыми требованиями. Модели различных степеней защищенности отвечают разным условиям эксплуатации. Подобрать подходящий вариант нужно таким образом, чтобы обеспечивал надежную функциональность оборудования в зависимости от вредных окружающих воздействий, например, влажности, запыленности помещения, близости огнеопасных объектов и других. Возможно, потребуется установка уплотняющих прокладок на стыках агрегата.

При выборе модели шкафа очень важно поинтересоваться сроком службы короба. Производители, дорожащие своей репутацией, предлагают гарантийный срок эксплуатации на приобретенный товар не менее 15 лет.

Выбор электрического распределительного оборудования довольно обширен, поэтому существуют многочисленные критерии выбора. Ни одна бытовая или промышленная система энергоснабжения не может обойтись без электрических шкафов. Они применяются в энергетической, горнодобывающей, металлургической, химической промышленности, в гражданском строительстве и инфраструктуре. При возникновении каких-либо вопросов или сложностей, лучше доверить выбор этой продукции профессионалам.

Видео

Релейные шкафы

Релейные металлические шкафы (табл. 1) предназначены для размещения аппаратуры систем железнодорожной автоматики и телемеханики вне помещений на перегонах и станциях. Релейные шкафы устанавливают на двух железобетонных стойках (размеры стойки 630X120X1000 мм, масса 89 кг).
Шкафы ШМ и ШРШ промышленность не изготовляет.
Шкафы ШМ предназначены для размещения нештепсельных приборов, остальные шкафы — для размещения штепсельных и нештепсельных приборов, в том числе на амортизационном стативе. Амортизация приборов обеспечивает устойчивую работу устройств при воздействии на шкафы вибрационных нагрузок.
Шкафы ШМ и ШРШ имеют двустворчатые дверцы с лицевой (приборной) и монтажной сторон, закрываемые внутренними ригельными запорами и замками.

отверстий для ввода кабелей

В зависимости от назначения

* В зависимости от шифра исполнения. ** Передняя полка.
*** Задняя полка.

Шкаф ШРУ выполнен с тремя одностворчатыми дверцами; с лицевой, монтажной и торцовой сторон, остальные шкафы с двумя дверцами: с лицевой и монтажной сторон. Дверцы с лицевой и монтажной сторон запираются задвижками и прижимаются двумя невыпадающими болтами. Торцовая дверца запирается специальными болтами и замком. В нижней части шкафов расположены паиели для подключения проводов и жил кабелей, разрядники, предохранители и др.
В шкафы ШМ и ШРШ кабели вводят через отверстия в днище шкафа, в шкаф ШРУ — через отверстия в днище кабельного отсека, в остальные шкафы — через окна в правой и левой сторонах дна. В шкафах ШМ и ШРШ кабели от механических повреждений защищают металлическими трубами, в остальных — общим металлическим кожухом (коробом).
Во всех шкафах предусмотрена теплоизоляция и естественная вентиляция, в шкафах, кроме ШМ, ШРШ, имеется также освещение и автоматический электрообогрев. Датчик температуры включает подогрев при температуре (—10±3)°С и выключает подогрев при температуре (—2+2) °С. На подогреватель подается переменное напряжение (15±2) В, частотой 50 Гц, ток, потребляемый подогревателем, равен 2,5—3,5 А.
В шкафах ШРШ имеются рамы для размещения штепсельных реле (табл. 2).
В нижней части шкафов ШРШ размещаются шестиштырные клеммные панели с зажимами для подключения жил кабелей и монтажных проводов: в шкафу ШРШ-4 — 30 панелей, в ШРШ-6 — 54 панели.
На раме с амортизаторами в шкафу ШРУ располагают 49 плат для реле НМШ (семь рядов, по семь реле в ряду). В вводно-кабельном отсеке устанавливают до 40 разрядников и предохранителей, а также клеммные панели с общим числом зажимов 180—250.
Та б л и ц а .2. Типы и число штепсельных реле в релейном шкафу ШРШ

В шкафу ШРУ-М-РР размещают приборы, тип и число которых приведены ниже:
Реле на стативе:
РЭЛ, ПЛ:
в девяти рядах, по восемь реле в ряду 72
» дополнительном нижнем ряду 8
НМШ в трех рядах, по восемь реле в ряду 24
ДСШ в первом ряду 4 Резисторы регулируемые черт. № 7157-00-00 или ПЭ на
клемме 26
Панели клеммные двухрядные:
на 14 зажимов 5
» 16 » 4
Разрядники и предохранители 20
Измерительная панель на 18 гнезд 1
Бокс магистрального кабеля 1
Нештепсельные приборы размещают на дне шкафа ШРУ-М-РР в три ряда. Полезная площадь дна 750X535 мм.
Вместо реле НМШ в шкафу ШРУ-М-РР можно устанавливать другие штепсельные и нештепсельные приборы.
Число и тип приборов, размещаемых в шкафах ШРУ-Ml— ШРУ-М12 и ШРУ-У1—ШРУ-У5, зависят от типа релейного шкафа (табл. 3).
Нештепсельные приборы в зависимости от их типа размещают на дне шкафа (площадь 750X535 мм).
Шкафы ШРУ-Ml—ШРУ-М6, ШРУ-М11, ШРУ-М12, ШРУ-У1—ШРУ-У5 могут иметь следующее число розеток реле на стативе: 1—10 — для ШРУ-Ml н ШРУ-У1;

  1. 20 — для ШРУ-М2 и ШРУ-У2; 21—30 — для ШРУ-МЗ и ШРУ-УЗ; 31—40 — для ШРУ-М4 и ШРУ-У4; 41—50 — для ШРУ-М5; 41—48 — для ШРУ-У5; 51—60 — для ШРУ-М6; 61—70 — для ШРУ-М11; 71—80 — для ШРУ-М12.

Шкафы ШРУ-М7—ШРУ-М10 имеют следующее специальное назначение: ШРУ-М7 — шкаф управления полуавтоматическим башмаконакладывателем системы Пачеса (ШУП-1), ШРУ-М8 — то же (ШУП-2); ШРУ-М9 — шкаф путевых приемников (ШПП-М); ШРУ-М10 — шкаф генераторов (ШГ-М).
Шкафы ШМ поставляют в смонтированном и в несмонтированном виде, остальные шкафы комплектуют и монтируют на заводе. Дополнительный монтаж шкафов на месте установки выполняют гибкими проводами марок ПМВГ, МГШВ, ПГВ, МГВЛ, ПРГЛ-660, МРГЛ в зависимости от назначения электрических цепей.
В эксплуатационных условиях шкафы ШМ применяют также в качестве кабельных шкафов. Это делают при ликвидации подземных муфт из-за необходимости ввода большего количества кабелей, чем можно ввести в разветвительные муфты.

Число приборов в шкафах

Наименование и тип прибора

ШРУ-М1 — ШРУ-М8, ШРУ-М11 ШРУ-М12

Розетки: малогабаритных штепсельных реле НМШ и РЭЛ на стативе, установленные:
в шесть рядов, по восемь реле в ряду

голоса
Рейтинг статьи
Читайте так же:
Minecraft что такое шкаф
Ссылка на основную публикацию
Adblock
detector
