Пожалуй, мало, что можно изменить в ремонте интерьера квартиры или частного дома, не устраивая глобальной разрухи и не затрачивая значительные усилия или финансовые средства, чтобы это имело такой практический и эстетический эффект, как если поменять межкомнатные двери.

Ведь какие бы ни были красивые обои или настил пола, выходя из комнаты, последнее, что фиксирует наше сознание, это декор и качество створа (полотна) с его обрамлением. Поэтому подобный финальный штрих во многом влияет на наше восприятие дизайна и уюта помещения в целом.

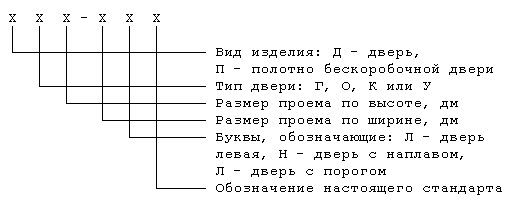

Маркировка дверных изделий

С маркировкой, которая является паспортом изделия, не все так однозначно. С одной стороны существуют определенные ГОСТовские рекомендации обозначений, а с другой – обилие производителей иногда вносит сумятицу в общие стандарты. Не редкость, что изготовленные по одинаковым технологиям двери и имеющие визуальную идентичность, могут называться и маркироваться различными способами.

Для начала рассмотрим государственный норматив, который никто не отменял. Так на изготовление деревянных внутренних дверей для жилых и общественных зданий до сих пор действует ГОСТ 6629-88, согласно которому указывается (по порядку позиций в маркировке):

— Вид изделия: Д — дверь в сборе, П — дверное полотно.

— Тип полотна: Г – глухое, О – остекленное, К – остекленное качающееся, У – усиленное со сплошным заполнением.

— Высота двери с коробкой, в дм.

— Ширина двери с коробкой, в дм. Дополнительные буквенные индексы: Л – левая дверь, Н – с наплавом, П – с порогом.

— Указатель государственного стандарта.

Например: ДГ20-10Л ГОСТ 6629-88 или ПО19-7ЛН ГОСТ 6629-88.

Несмотря на то, что любой уважающий себя производитель дверной продукции все же придерживается государственных стандартов, наравне с официальными обозначениями моделей, входу и индивидуальные фабричные коды. Например, один из российских брендов использует такую идентификацию, выпуская двери толщиной 40 мм и высотой 2000 мм:

— Тип полотна. ДГ – глухое, ДОФ – с фрезерованным стеклом, ДООФ – с двумя фрезерованными стеклами.

— Ширина проема, в см.

Для варианта подобной продукции на упаковке можно прочитать: «Стелла» ДГ 60 Дуб лев.

В конечном итоге, как бы ни отличалась какая-либо фабричная маркировка от гостовской, нам с вами больше важен внешний вид, устройство и эксплуатационные свойства двери, о которых нужно будет подробно расспросить у продавца и внимательно изучить, прилагаемый к каждому изделию, фирменный паспорт с его характеристиками и руководством по монтажу.

С чем приходится иметь дело или какие бывают двери?

Двери в квартиру или загородный дом классифицируют по следующим параметрам:

Расположение в здании:

Количество полотен:

Способ открывания:

Заполнение дверного полотна:

Функциональное назначение:

— для жилых зданий

По материалу:

Рынок не дает расслабиться в поисках подходящей модели, предлагая огромное на вид разнообразие дверной продукции. Вместе с тем, при ближайшем рассмотрении, можно выделить несколько основных типов изделий:

Под покраску

Позволяют добиться полного цветового сочетания с окружающим дизайном. Поставляются грунтованными, полностью готовыми к покрытию декоративными интерьерными составами.

В данной группе изделий следует выделить два подвида — элитной и бюджетной ориентацией. Дорогостоящий сегмент дверей под покраску выпускается для так называемого скрытого монтажа. После установки и колеровки подобного изделия, о наличии прохода в стене может свидетельствовать только выступающая ручка.

Бюджетные модели можно встретить во многих общественных учреждениях, их также повсеместно используют в «эконом» ремонтах квартир и как временные варианты. Представляют собой текстурированное МДФ покрытие на брусовом каркасе. Их главное преимущество – самая низкая цена среди всех дверных конструкций.

Ламинированные

Поступают в торговую сеть готовыми к установке. Во многом по устройству напоминают предыдущий бюджетный класс. Однако имеют стойкое к загрязнениям ламинированное полимерной пленкой покрытие, которое может имитировать любой декоративный материал.

Могут заполняться тепло- и звукоизолирующими материалами: гофрокартоном, минватой, пенополиуретаном или пенопластом. Встречаются модели с гладкими или текстурированными поверхностями, а также с профилированными накладками из прессованного МДФ.

Шпонированные

Являются следующей, более высокой ступенью по качеству и внешнему виду. Основа для них, все тот же каркасный МДФ с заполнителями разных видов. Поверх основы наклеиваются тончайшие срезы (0,7 мм) древесины ценных пород – шпон, которые затем лакируются. В итоге получается полная имитация изделия из массивного материала, но обладающего меньшим весом и приемлемой ценой.

Из массивов древесины

Наверно не стоит расхваливать лишний раз продукцию из полностью натурального материала. Помимо всех своих достоинств, такая дверь добавит изысканности и уюта любому интерьеру, если вы готовы оплачивать её высокую стоимость. Однако не нужно и забывать, что древесина очень чувствительна к перепадам влажности, поэтому для долгой службы таких элитных изделий требуется обязательный контроль микроклимата в помещении.

Стеклянные

Также относятся к высокому ценовому сегменту в рыночных предложениях дверной продукции. Помогают в реализации особых дизайнерских изысков, а также идеально подходят для установки на входах в санузлы, душевые кабины, сауны и прочие места с повышенной влажностью. Бывают прозрачными, полупрозрачными, матовыми, из цветного стекла и с фрезеровкой поверхности.

Металлопластиковые

Служат хорошим решением для выходов на лоджии, террасы, а также для сырых помещений, как дешевая альтернатива стеклянным дверям. Обладают отличными качествами по шумоизоляции и удержанию тепла. Поверхности изделий могут ламинироваться пленками под любой природный материал

О габаритах и не только. Стандартные размеры межкомнатных дверей

Если не брать во внимание нестандартные подходы некоторых частных заказчиков, у которых привязка габаритов дверей базируется на субъективных запросах и желаниях, то большая часть производителей ориентируются на стандартные проемы типовых зданий еще советского периода. Да и зачем изобретать велосипед — с точки зрения эргономики дверной продукции, рассчитанной на физиологию человеческого тела, уже давно все придумано и продумано.

Одновременно, доля индивидуальных запросов (касаемо размеров изделий) на рынке небольшая, поэтому с успехом восполняется стараниями мелких частных изготовителей, хотя и обходятся они значительно дороже типовых моделей.

Соотношения размеров дверных проемов и дверей (дверная коробка + полотно) согласно отечественным СНиП. Из таблиц приведенных ниже можно узнать размер дверного проема для двери шириной, например 80 см.

Cоотношение определяемое стандартом DIN:

Ширина

Самое первое, говоря о размерах дверей, как распашных, так и раздвижных, любой из нас подразумевает ширину полотна, которым мы станем пользовать ежедневно. Где-то нужно и хочется пошире, а где-то достаточно узкого створа. Гостовские проверенные рекомендации предлагают следующие параметры:

— Для санузлов – 600 мм,

— Для кухонь – 700 мм,

— Для жилых комнат – 800 мм.

Если рассматривать реальную рыночную продукцию, то её диапазон (с корректировкой на запросы современных потребителей) несколько шире:

— Для санузлов – 550 мм и 600 мм,

— Для кухонь – 700 мм,

— Для жилых комнат – 800 мм и 900 мм.

Не будем незаслуженно забывать и двустворчатые двери, ведь именно они часто подчеркивают особый статус гостиных или проходов на террасы. Обычно их составляют из тех же стандартных полотен в равных и неравных комбинациях, например: 600+600=1200 мм или 600+800=1400 мм. Также для «двушки» применяются и зауженные сегменты по 400 мм – 400+400=800 мм или 400+800=1200 мм.

Стандарты высот

Если отталкиваться от отечественной «классики», то она сохранилась в предложениях 1900 мм и 2000 мм, хотя теперь нередко встречается и европейский стандарт – 2100 мм. Могут устанавливаться и более высокие изделия – 2300 мм и даже под потолок. Понятно, что такие «гиганты» удобнее использовать в сдвижном исполнении.

Чем полотно толще, тем лучше?

Всегда ли так? На что влияет этот параметр? Конечно, массивные толстые створы отлично подчеркивают интерьеры гостиных, особенно выполненных в стилях ампир, барокко, ренессанс, а вот тонкие ширмы и сдвижные перегородки станут прекрасным дополнением проходов в кладовки или гардеробные.

Чем толще дверь, тем она тяжелее (в своей группе конструктивных решений и вида материалов), следовательно, требования к ее навесной фурнитуре будут выше, может потребоваться установка дополнительных петель, что в совокупности приведет к удорожанию всего изделия. Поэтому, выбор полотна по критерию массивности, как и по другим параметрам, должен базироваться на рациональности и оптимальности.

Преобладающие на рынке типовые изделия имеют толщину в диапазоне размеров 30-40 мм. Уже в этой вилке параметров, чаще всего можно встретить двери 35 мм и 40 мм, а также с промежуточными величинами 36 мм и 38 мм.

Помимо указанных ходовых размеров, сдвижные МДФ двери-перегородки могут быть совсем тонкими – от 20 мм, а вот продукция предприятий из массива древесины вряд ли станет выпускаться с сечением основы менее 40 мм (может доходить до 50 и более по спецзаказам). Нельзя не отметить, пришедшие в частные интерьеры сравнительно недавно, но набирающие популярность, двери из каленого стекла, толщина которых начинается от 8 мм.

Что еще неплохо знать при выборе межкомнатной двери?

— Делая замеры проёма, для закупки новой двери, учтите, что он должен быть минимум на 30 мм больше габаритов коробки по верхнему краю и по ширине. Установочный зазор потребуется для регулировки изделия клиньями, с последующей фиксацией монтажной пеной. Конечно, эта величина актуальна для правильного в отношении вертикали и горизонтали проема.

— Большинство коробок делают толщиной 35 мм. Т.е. габарит ширины изделия в сборе с полотном 800 мм будет 870 мм (+35 мм*2). Аналогично увеличивается размер по высоте, правда еще нужно учитывать, есть или отсутствует порог.

— Толстые створы лучше удерживают тепло и противодействуют шумам из смежных помещений.

— Устанавливая коробку, до монтажа напольных покрытий, тщательно высчитывайте уровень чистовой поверхности. Если дверь станет упираться в пол, то подрезать её идеально своими силами очень сложно, да и сделать подобное получится не с каждой моделью.

В заключении можно сказать, что межкомнатная дверная конструкция, при видимой простоте устройства, достаточно чувствительна к ошибкам монтажа. Поэтому, либо её установка и настройка отнимет у вас уйму времени, либо придется привлекать узкопрофильных специалистов.

Размеры противопожарных дверей

К числу наиболее важных параметров, заметно влияющих на эксплуатационные свойства изделия, относятся размеры противопожарных дверей. В первую очередь это касается такого ключевого показателя, как проходимость в ходе эвакуации. Поэтому нет ничего удивительного в серьезном внимании, которое уделяется габаритам огнестойких конструкций различными нормативными документами. Речь в данном случае идет о ГОСТах, СНиПах и СП, актуальных в настоящее время.

Размеры дверей по нормативам

Основные требования к габаритам противопожарных дверей содержатся в нескольких нормативных документах. Наиболее важными из них выступают:

• Технический регламент (утвержден №123-ФЗ, принятым 22 июля 2008 года). Он устанавливает базовые требования в сфере пожарной безопасности при строительстве и эксплуатации различных зданий и сооружений;
• СНиП 21-01-97. Действует с начала 1998 года, зарегистрирован в качестве СП 112-1333032011. Определяет противопожарные правила при проведении работ по возведению, ремонту и реконструкции построек любого типа;
• два ГОСТа – Р 57327-2016 и 31173-2016. Первый регламентирует стандартные размеры противопожарных металлических дверей, а второй устанавливается аналогичные требования к любым стальным дверным блокам.

В соответствии с приведенными нормативными документами, огнестойкие двери делятся на два типа – одностворчатые и двухстворчатые. Для каждого из них устанавливаются отдельные нормы, касающиеся габаритов противопожарных изделий.

Стандартные габариты однопольных дверей

Минимальные размеры противопожарных дверей по нормам СНиПа 21-01-97 установлены на уровне 75*150 см в свету. Такие габариты обеспечивают возможность прохода двух человек с носилками для экстренной эвакуации пострадавших в ходе пожара, даже если речь идет об однопольной конструкции.

Для огнестойких дверей, предназначенных для установки на путях эвакуации, входах в лифтовые холлы, коридоры и лестничные площадки, установлены другие нормативы. Минимальная ширина подобных изделия составляет 80 см, а высота – 190 см.

Типовые габариты противопожарных дверных конструкций варьируются в очень широких пределах. Наиболее частые варианты конструктивных решений от ведущих предприятий-производителей, считающихся стандартными, обобщены в расположенной ниже таблице.

Стандартные противопожарные двери предназначены для установки в самых разных зданиях и помещениях. Повышенные требования в части пожарной безопасности предъявляются к местам массового скопления людей, а также складским и производственным объектам с высоким уровнем взрывопожароопасности. Типичными примерами первой категории построек выступает общественные здания, образовательные и медицинские учреждения, торговые комплексы и административные строения.

Размеры двупольных противопожарных дверей

Двупольные огнестойкие дверные конструкции, как правило, обладают заметно большими габаритами, чем однопольные. Это вполне логично, учитывая наличие двух створок вместо одной. Размеры типовых моделей противопожарных изделий этого типа также варьируются в широких пределах. Минимальные и максимальные габариты приводятся на в следующей таблице:

В таблице указаны габариты проема. Очевидно, что стандартные размеры коробки противопожарной двери и полотна несколько ниже. Минимальная высота изделия установлена на таком же уровне, как и для однопольных конструкций, и составляет 190 см. Ширина подобных дверей начинается с 119 и достигает 197 см для типовых моделей.

Толщина полотна и стали

Нормативные документы регламентируют не только высоту и ширину одно- и двухстворчатых противопожарных конструкций, но и некоторые другие размеры. В первую очередь, речь идет о толщине полотна изделия. Минимальное значение этого показателя для огнестойких дверей составляет 50 мм. Такое требование к подобным конструкциям содержится в СНиПе 21-01-97.

Второй не менее важный параметр – толщина стали, используемой при изготовлении створки и дверного короба противопожарной двери. Он влияет как на прочностные характеристики, так и на несущую способность изделия. Минимальное значение показателя установлено на уровне 1,5 мм. При использовании для изготовления огнестойкой конструкции стали меньшей толщины, дверь попросту не пройдет сертификацию, что исключает возможность ее дальнейшего практического использования.

Третий параметр, который также регламентируется действующими сегодня нормативными документами – это толщина дверной коробки огнестойкой конструкции. Значение этого показателя не может быть ниже 60 мм. Стандартные размеры варьируются в пределах от 80 до 90 мм.

Прочие требования к ПД

Еще одно обязательное требование к любой противопожарной двери касается предела огнестойкости. Он представляет собой выраженный в минутах промежуток времени, в течение которого изделие способно противостоять воздействию пожара, не теряя при этом конструктивной целостности и работоспособности. По этому параметру огнестойкие двери делятся на три типа:

• к 1-му относятся изделия, которые маркируются как EI-60. Они выдерживают часовое воздействие факторов, сопровождающих пожар в виде огня, дыма и высокой температуры;
• ко 2-му типу причисляются противопожарные дверные конструкции с пределом огнестойкости, равным получасу. Они обозначаются EI-30;
• 3-й тип – это двери, выдерживающие воздействие пожара в течение четверти часа. Их маркировка выглядит следующим образом: EI-15.

Изготовление дверей по индивидуальным размерам

Специфика строительного процесса предусматривает необходимость установки не только типовых, но и нестандартных противопожарных дверей. Действующая правовая база допускает изготовление подобных изделий по индивидуальным размерам. Основное требование – габариты дверной конструкции должны превышать минимальные значения, установленные ГОСТами и СНиПами.

В остальном к нестандартным противопожарным дверям предъявляется обычный набор требований, который включает:

• прохождение обязательной сертификации;
• выполнение монтажных работ лицензированной организацией или ИП, прошедших проверку в МЧС;
• наличие на изделии шильдика, содержащего информацию о характеристиках изделия, его маркировку и данные о предприятии-производителя.

Перечисленные требования наглядно демонстрируют важность серьезного подхода к выбору изготовителя противопожарных дверей любого типа – как стандартных габаритов, так и индивидуальных размеров. Завод противопожарных дверей «Ультиматум» обладает большим опытом успешной работы на рынке огнестойких конструкций. Мы готовы изготовить нестандартную противопожарную дверь любого размера качественно, оперативно и по разумной цене, заранее согласованной с заказчиком. Готовы обсудить условия сотрудничества и предоставить персональное коммерческое предложение.

Государственный стандарт (ГОСТ) на противопожарные двери

1. Государственный стандарт (ГОСТ): почему так много ГОСТов

Снизить опасность проникновения и распространения огня и дыма способна установка противопожарных дверей, соответствующих положениям нормативных документов. Государственные стандарты определяют общие требования к изготовлению и применению, каким должно быть открывание дверей по пожарным нормам, методику испытаний готовых изделий и порядок сертификации. Тип устанавливаемых в здании дверей обязательно указывается в проектной документации.

2. Основные положения ГОСТ относительно противопожарных дверных блоков

Нормы ГОСТ 31173-2016 двери металлические противопожарные распространяются на внутренние стальные конструкции, устанавливаемые в зданиях промышленного и гражданского назначения. Документ описывает технические требования и признаки, по которым двери классифицируются, а также указывает, как должна открываться дверь по пожарной безопасности.

• по месту установки двери бывают: входные и межкомнатные;
• по конструктивным особенностям: с замкнутой либо П-образной коробкой;
• по направлению открытия: внутрь или наружу;
• отделка: стандартная порошковой краской, натуральными или искусственными материалами, стеклянными или зеркальными накладками, гравировкой;
• механические и защитные свойства: наличие охранных систем, стойкость к статическим, динамическим и ударным нагрузкам;
• замковые системы: нормируется класс устанавливаемых замков для стандартных дверей (3 класс и противосъемные штыри), для усиленных (замки не ниже 2 класса с усиленными петлями и ригелями), для защитных блоков (замки 1 класса с мощными петлями и большим количеством ригельных штырей).

ГОСТ 57327-2016 блоки дверные стальные дает основные требования, описание эксплуатационных характеристик, особенности металлических конструкций в зависимости от условий эксплуатации и способы испытания. Согласно нормам двери в обязательном порядке оснащаются механизмом самозакрывания.

По ГОСТ 31173 2003 двери металлические противопожарные классифицируются по степени огнестойкости. Показатель определяет способность сохранять функциональность под воздействием огня в течение времени, после которого происходит потеря целостности и незначительная деформация. Степень огнестойкости обозначается буквой Е.

Существует три вида дверных конструкций:

• 1-й тип — Е-90 с огнестойкостью в 90 минут для хранилищ повышенного уровня пожароопасности;
• 2-й тип — Е-60 с огнестойкостью в 60 минут для учреждений;
• 3-й тип — Е-30 с огнестойкостью в 30 минут, которые устанавливают в помещениях жилого назначения.

3. Общие технические требования и методы испытаний

Для гарантирования пожарной безопасности на объекте двери проходят испытания огнестойкости с использованием методов, описанных в ГОСТ Р 53307-2009. Процедура предполагает воздействие теплом с целью определения предела огнестойкости или времени, которое выдерживает конструкция без деформаций. Потерей целостности считается появление огня на опытном образце в течение более 10 с. Также двери считаются утратившими целостность, если огонь начал проникать в щели, притворы, отверстия или при выпадении полотна.

Как проходят испытания

Для проведения испытаний применяются специальные печи с дымовыми каналами, системой регистрации параметров и термопарами для измерения температуры в промышленности. ГОСТы регламентируют температуру воздействия, давление газов и другие параметры процесса.

Перечень базовых требований:

• Испытания проводятся на образцах, полностью повторяющих готовое изделие с фурнитурой, отделкой и декором.
• Проверке подлежит каждая новая модель и отдельно все материалы.
• Для дверей, устанавливаемых внутри помещений, готовится два образца. Это объясняется тем, что пожар может начаться с любой стороны, поэтому каждую нужно проверить на огнестойкость.
• На время испытаний образец встраивается в ограждающую конструкцию. Подробные схемы монтажа и принципы размещения содержатся в ГОСТе.
• Термопары устанавливаются по рекомендациям стандарта на двери, коробке и при наличии на фрамуге. На участке образца, не подвергаемому тепловому воздействию, можно использовать винты или огнестойкий клей. Приборы закрываются негорючим изоляционным материалом.
• Температура фиксируется в разных точках, чтобы получить точное среднее и максимальное значение.
• Сначала проверяют испытуемый образец на закрывание без использования замка. Потом измеряют зазоры между подвижной и неподвижной частью термопары.

В ходе испытаний фиксируется время появления щелей и трещин, начало разрушения всего изделия или его части, характер и момент начала деформации металлоконструкции, момент воспламенения и образования устойчивого пламени. Потеря или сохранение целостности образца является результатом испытаний.

4. Особенности изготовления

Двери противопожарные ГОСТ производятся в соответствии с регламентом, который определяет конструктивные особенности и характеристики. Изготовлением занимаются предприятия, прошедшие сертификацию. Изделия имеют строго установленные размеры и не производятся в индивидуальном порядке по чертежам заказчика. Изготовление ведется с применением материалов из высокопрочной стали, а информация в обязательном порядке заносится в технический паспорт. Производственный процесс состоит из нескольких этапов и регламентируется стандартами.

Конструкция огнеупорной двери состоит из нескольких слоев: рамы, дверного полотна в виде «сэндвича», из двух наружных стальных листов толщиной не менее 2 мм и внутреннего негорючего наполнения из теплоизолятора, препятствующего быстрому нагреванию и воспламенению при пожаре. Для этих целей подойдет минеральная или базальтовая вата, листы асбеста, ГВЛ материалы.

Короб, устанавливаемый в дверной проем, изготавливается из гнутого стального профиля. Наличие порога — обязательное условие. Каркас должен иметь ребра жесткости, а стальные листы свариваются в монолитное полотно.

Для достижения противопожарного эффекта используется специальная технология сборки. Она предполагает установку прокладок с термостойкими свойствами. При возникновении пожара они служат барьером для распространения высокой температуры. Важным элементом является термопенная лента, проложенная по всему периметру двери. Она способна расширяться под воздействием высокой температуры и в случае пожара закупоривать щели между коробкой и полотном двери. Таким образом, блокируется дальнейшее движение дыма в соседние помещения и по всему зданию.

В завершение дверь комплектуется огнестойкой фурнитурой. Дверная ручка должна быть из металла и иметь полимерное покрытие, что позволит браться за нее даже в нагретом состоянии. Конструкции комплектуются замковым механизмом с огнестойким корпусом для предупреждения заклинивания механизма.

5. Область применения противопожарных дверей

Документ СНиП 21 01-97 регламентирует установку дверей противопожарного назначения в определенных помещениях. Такая конструкция необходима:

• В местах постоянного и временного пребывания людей: гостиницах и общежитиях, жилых корпусах санаториев и пансионатов.
• В социальных объектах: больницах и поликлиниках, школах-интернатах, в домах для инвалидов и престарелых людей.
• В квартирах и подъездах многоквартирных домов и одноэтажных жилых зданиях.
• На предприятиях обслуживания с большой численностью посетителей.
• В заведениях культуры и досуга: ночных клубах, театрах, кинотеатрах, библиотеках, развлекательных и спортивных комплексах, концертных залах.
• В местах массового нахождения людей: на вокзалах, в торговых центрах, пунктах оказания коммунальных и бытовых услуг.
• В государственных и коммерческих заведениях: в банках и офисах, в школах и университетах, научных институтах.
• На складах хранения взрывоопасных и легковоспламеняющихся материалов.
• Места с высоким риском возгорания: бани, метро, шахты лифтов, тепловые пункты, электрощитовые, котельные, АЗС и паркинги.
• Помещения с высоким уровнем опасности: подсобные помещения в цокольных этажах и подвалах, эвакуационные выходы, чердачные проемы на этажных площадках.
• В особых случаях: в переходах между жилыми и нежилыми помещениями, в комнатах хранения бумажной документации, в помещениях, где работает электрооборудование (серверные, компьютерные).

6. Конструктивные особенности противопожарных дверей

Положения СНиП указывают, что высота путей эвакуации должна быть не ниже 190 см по высоте. Минимальной шириной дверного проема по пожарным нормам считается 80 см. В помещениях с количеством эвакуирующихся свыше 15 человек, например, в школах, санаториях, детских садах, ширина проемов составляет 120 см. Стандартный размерный ряд противопожарных дверей 2020×800, 2030×860, 2030×880, 2050×950, 2020×1200 мм и может отличаться по производителям. Однопольные двери имеют ширину до 110 см, а двухпольные в диапазоне 100–200 см. Установленная нормативами высота створки 190–210 см может иметь отклонения в пределах ±15%. Толщина дверного полотна определяется параметром EI.

СНиП 21-01-97 дает классификацию противопожарных дверей по двум критериям.

По материалу изготовления:

• металлические блоки;
• глухие стеклянные конструкции или со вставками;
• противопожарные двери из дерева.

По структурным особенностям:

• распашные одно- и двухпольные одинаковой или разной ширины;
• складные;
• раздвижные
• левого и правого открывания;
• с фрамугами;
• одно- и многоконтурным утеплением притвора.

Техническими правилами установлено, что противопожарные двери не могут быть полыми внутри. Все пустоты в обязательно порядке заполняются огнеупорными изолирующими материалами. Открывание дверей в направлении путей эвакуации людей из здания. Входные двери должны свободно открываться в сторону выхода, а наружные на улицу.

7. В чем заключается суть испытаний огнестойкости

ГОСТ Р 53307-2009 описывает методику испытаний дверей противопожарными характеристиками на огнестойкость. Для конструкций с остеклением свыше 25 % от всего полотна применяется ГОСТ Р 53308-2009. Испытания на дымогазонепроницаемость ведутся по ГОСТ Р 53303-2009. Целью является определение характеристик изделия и получение сертификата соответствия требованиям пожарной безопасности, что даст производителю право выставлять на продажу свою продукцию.

Огнестойкость характеризует время, которое пройдет с начала пожара до выхода двери из строя с образованием сквозных трещин. Показатель измеряется в минутах. Предельные показатели дверных блоков на огнестойкость характеризуются по ГОСТ 30247.0-94 несколькими параметрами:

• I — утрата теплоизолирующих качеств в результате увеличения температуры до предельных значений на необогреваемых участках двери. Дверь сохранила свои свойства, если на протяжении определенного времени критическая температура не была зафиксирована. Для необогреваемой стороны это 140–180 °, а у дверной коробки не выше 300±2 °С.
• Е — нарушение целостности, наступающее в момент образования сквозных щелей или проломов, способных пропускать на необогреваемую сторону дым либо пламя. Определяется с помощью ватного тампона. Его подносят к участкам с возможными пробоями пламени. Если в период времени от 30 до 90 минут не было зафиксировано щелей и проступившего огня, то считается что дверь сохранила целостность.
• R — снижение несущих свойств, наступающее в результате обрушения или деформации;
• S — утрата дымогазонепроницаемости, наступающая при потере способности противостоять проникновению дыма и газа.
• W — предельная величина плотности потока тепла на заданном расстоянии от не обогреваемой зоны конструкции;

Для тестирования необходима печь с проемом для размещения образца. Оборудование оснащается устройствами измерения и контроля нагрева и давления внутри, а также снаружи установки, где находится необогреваемая сторона. Показания снимаются через определенные промежутки времени.

Подготавливаемые образцы должны соответствовать реальной конструкции по размерам, комплектации и конструктивным особенностям. Число образцов зависит от условий испытания: на одну или обе стороны. Если в случае пожара воздействию огня будет подвержена любая сторона, то необходимы два образца. В остальных случаях достаточно одного образца.

По окончании оформляется отчет, в который заносится показатель огнестойкости. Документ должен содержать дату, название и месторасположение организации, проводившей испытания, компанию производителя, эскизы и чертежи, описание конструкции и другую важную информацию.

По результатам испытаний, конструкции соответствующие стандарту EI и нормам регламента, получают статус огнестойкости и сертификаты на противопожарную дверь, которые действуют в течение трех лет. На дверь наносится маркировка EIR согласно установленных показателей целостности и времени стойкости.

ГОСТ 6629-88 Двери деревянные внутренние для жилых и общественных зданий Типы и конструкция

Разработан и внесен Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР.

Утвержден и введен в действие Постановлением Государственного строительного комитета СССР от 31.12.1987 N 325.

Взамен ГОСТ 6629-74.

Ссылочные нормативно-технические документы

Настоящий стандарт распространяется на деревянные внутренние двери для жилых и общественных зданий, а также для административных и вспомогательных зданий и помещений предприятий различных отраслей народного хозяйства.

Стандарт не распространяется на двери специального назначения (в том числе противопожарные и звукоизоляционные) и двери из древесины ценных пород.

Типы

1.1. Двери в зависимости от конструкции подразделяют на следующие типы:
Г — с глухими полотнами;
О — с остекленными полотнами;
К — с остекленными качающимися полотнами;
У — со сплошным заполнением полотен, усиленные для входов в квартиры.

1.2. Двери типов Г и О изготовляют с одно- и двупольными полотнами с мелкопустотным (решетчатым) заполнением полотен, с порогом и без порога, с наплавом и без наплава, с обкладками и без обкладок, с коробками и без коробок.

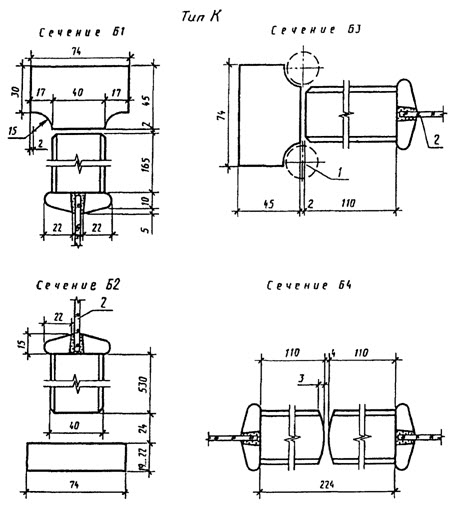

Двери типа К изготовляют с двупольными полотнами, с мелкопустотным заполнением полотен, без порога, без наплава, с обкладками и без обкладок, с коробками.

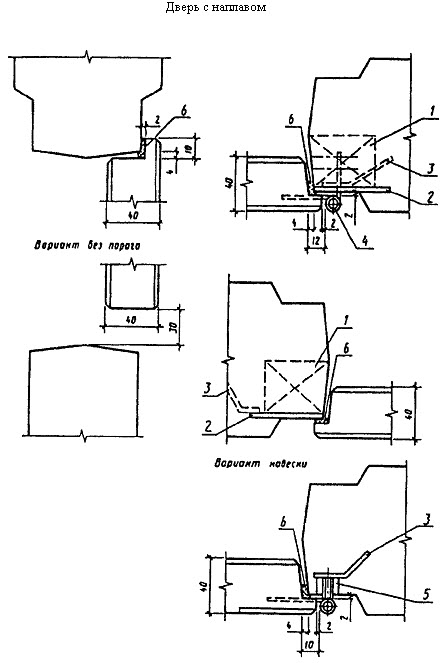

Двери типа У изготовляют с однопольными глухими полотнами, с порогом, без наплава, без обкладок, с усиленными коробками или без коробок.

1.3. Двери, изготовляемые по настоящему стандарту, относят к дверям нормальной влагостойкости.

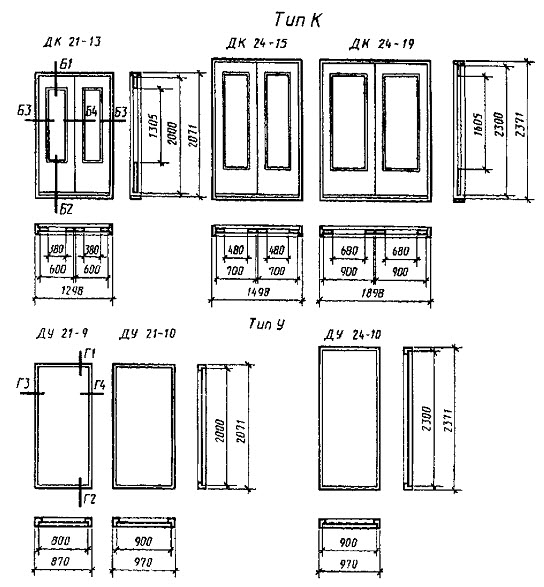

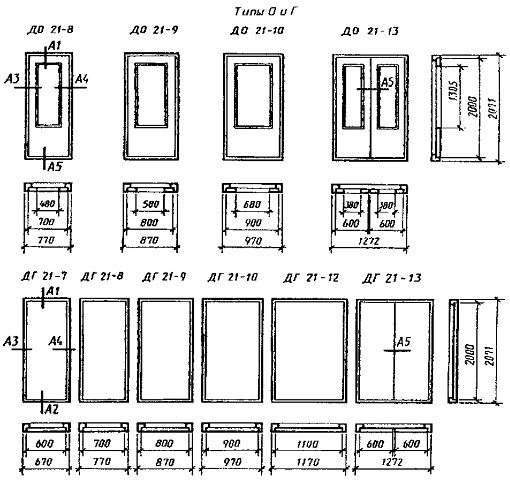

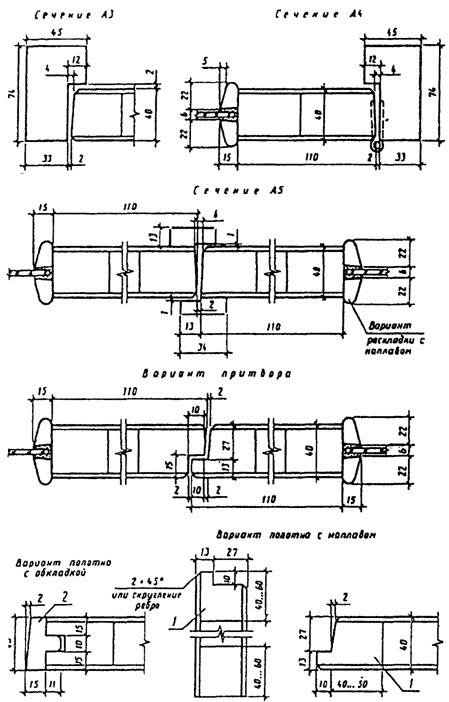

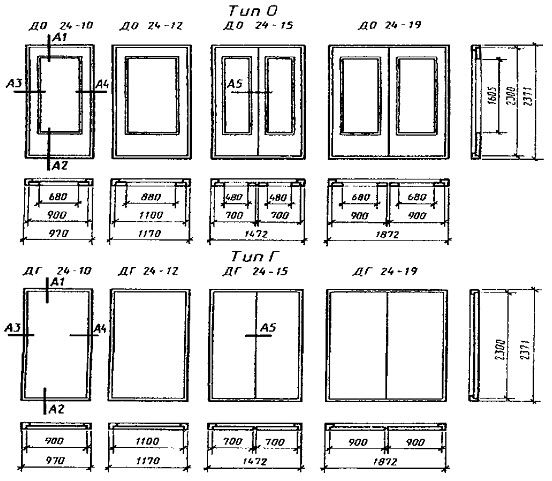

1.4. Габаритные размеры дверей должны соответствовать указанным на черт. 1. Размеры на чертежах стандарта даны для неокрашенных изделий и деталей в миллиметрах.

Размеры проемов для дверей приведены в Приложении 1.

Чертеж 1. Габаритные размеры дверей

Примечания. 1. Схемы дверей изображены со стороны открывания полотна.

2. Цифры над схемами дверей обозначают размеры проемов в дециметрах.

3. Размеры в скобках даны для дверей с качающимися полотнами.

По требованию потребителя допускается изготовление дверей типов О и К размерами 24-12, 24-15, 24-19, а также дверей типа Г размерами 24-15, 24-19 высотой 2071 мм.

Допускается изготовление двупольных дверей типов Г и О с неравными по ширине полотнами.

1.5. Устанавливается следующая структура условного обозначения (марки) дверей.

Пример условного обозначения двери остекленной однопольной для проема высотой 21 и шириной 10 дм, правой, с порогом:
ДО 21-10П ГОСТ 6629-88
То же, глухой двупольной для проема высотой 24 и шириной 15 дм, левой, с порогом:
ДГ 24-15ЛП ГОСТ 6629-88
То же, с качающимися полотнами для проема высотой 24 и шириной 19 дм:
ДК 24-19 ГОСТ 6629-88
То же, усиленной, со сплошным заполнением полотна, для проема высотой 21 и шириной 9 дм, правой:
ДУ 21-9 ГОСТ 6629-88
То же, полотно бескоробочной двери типа Г, однопольной для проема высотой 20 и шириной 7 дм, левой, с наплавом:
ПГ 20-7ЛН ГОСТ 6629-88

Конструкция

2.1. Двери должны изготовляться в соответствии с требованиями ГОСТ 475-78, настоящего стандарта и по рабочим чертежам, утвержденным в установленном порядке.

2.2. Конструкция, форма и типоразмеры дверей должны соответствовать указанным на черт. 2, а размеры сечений — на черт. 3.

Конструкция, форма и типоразмеры дверей

Чертеж 2. Лист 1

Примечание. Сечения деталей см. черт. 3.

Чертеж 2. Лист 2

Примечание. Сечения деталей см. черт. 3.

Чертеж 2. Лист 3

Примечания. 1. Сечения деталей см. черт. 3.

2. Допускается изготовление дверей типа У с габаритными размерами дверей типа Г.

Чертеж 3, лист 1. Типы О и Г

1 — монтажная доска; 2 — узорчатое стекло по
ГОСТ 5533-86 или армированное стекло по ГОСТ 7481-78,
или оконное стекло по ГОСТ 111-78 толщиной 4 — 5 мм

Примечания 1. Сечения глухих дверей аналогичны остекленным, за исключением деталей остекления.

2. Допускается применение пластмассовых раскладок для крепления стекол.

3. Допускается применение монтажных досок иной конструкции.

Чертеж 3. Лист 2.

1 — бруски каркаса щита; 2 — обкладка

Примечание. Ширина двупольной двери со средним притвором без притворной планки на 12 мм меньше указанной на черт. 1, 2.

Чертеж 3. Лист 3.

1 — петля ПН9-130 по ГОСТ 5088-78, 2 — оконное стекло по ГОСТ 111-78, толщиной 4 — 5 мм

Чертеж 3. Лист 4.

1 — уплотняющая прокладка по ГОСТ 10174-72;
2 — облицовка ДВП марки СТ или Т, группа А, толщиной 3,2 — 5 мм по ГОСТ 4598-86 или клееная фанера ФК толщиной 4 — 6 мм не
ниже сорта В/ВВ по ГОСТ 3916-69

Примечание. Допускается изготовление дверей типа У с шириной брусков коробки 74 мм для внутриквартирных дверей и дверей помещений общественных зданий.

2.3. Полотна дверей типа У должны изготовляться со сплошным заполнением щита калиброванными по толщине деревянными рейками или древесно-стружечными плитами, а также с применением калиброванных по ширине полос древесно-стружечных плит, уложенных на ребро.

Примеры заполнения щитов дверных полотен приведены в Приложении 2.

2.4. Вертикальные бруски рамки полотна двери типа У должны иметь ширину не менее 90 мм. Допускается прорезать бруски по длине с обеих сторон. Глубина прорезей 5 — 6 мм, ширина 3 — 4 мм.

Допускается применение брусков шириной 45 — 60 мм, склеенных по боковой поверхности.

Горизонтальные бруски рамки должны иметь ширину не менее 45 мм и соединяться в углах с вертикальными на клею в шип или на шкантах, скобах, скрепках.

2.5. Облицовку дверей производят материалами в соответствии с ГОСТ 475-78 в части, относящейся к дверям нормальной влагостойкости.

2.6. Двери, применяемые для комплектации санитарно-
технических кабин, допускается изготовлять с полотном толщиной 30 мм и высотой не менее 1800 мм, с шириной бруска коробки не менее 50 мм.

2.7. Двери типов О и К допускается изготовлять рамочной конструкции с шириной брусков рамки не менее 100 мм.

2.8. На нижней части полотен дверей типа У общественных зданий по требованию потребителя крепят с обеих сторон накладки из декоративного бумажно-слоистого пластика толщиной 1,3 — 2,5 мм по ГОСТ 9590-76, сверхтвердых древесно-волокнистых плит толщиной 3,2 — 4 мм по ГОСТ 4598-86, листового алюминия или окрашенной тонколистовой стали. Ширина накладок 220 мм.

2.9. Коробку без порога расшивают внизу монтажной доской с креплением гвоздями или шиповыми соединениями к торцам вертикальных брусков.

2.10. В дверях типов О и К общественных зданий устанавливают с двух сторон защитные ограждения, примеры которых приведены в Приложении 3.

Взамен ГОСТ 10174-72 Постановлением Госстроя СССР от 27.07.1990 N 65 с 1 января 1991 года введен в действие ГОСТ 10174-90.

2.11. Двери типа У и бескоробочные двери типов Г и О должны быть укомплектованы уплотняющими прокладками по ГОСТ 10174-72 или другими, обеспечивающими необходимую герметичность притворов.

2.12. Расположение приборов приведено в Приложении 4. Двери должны поставляться с выбранными гнездами под корпуса замков (защелок) и отверстиями под ручки.

Полотна для бескоробочных дверей должны поставляться с установленными верхними полупетлями, нижние полупетли должны упаковываться и поставляться в комплекте.

2.13. Варианты установки бескоробочных дверей приведены в Приложении 5.
Варианты коробок с облицовкой из поливинилхлорида для дверей типов Г, О без порога приведены в Приложении 6.

Схемы определения левых и правых дверей приведены в Приложении 7.

Спецификация стекол для дверей приведена в Приложении 8.

2.14. В заказе на поставку дверей должно быть указано:
число дверей по маркам и обозначение настоящего стандарта;
вид и цвет отделки;
вид и толщина стекла;
спецификация приборов.

По требованию потребителя допускается поставка дверных полотен без коробок и коробок без полотен.

Приложение 1 (Справочное)

РАЗМЕРЫ ДВЕРНЫХ ПРОЕМОВ В СТЕНАХ

Примечание. Размеры проемов для бескоробочных дверей устанавливают с учетом Приложения 5.

Приложение 2 (Рекомендуемое)

Чертеж 5, лист 1

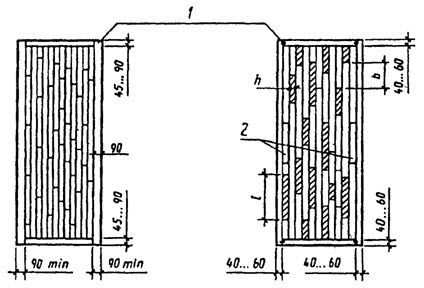

1. Щит со сплошным заполнением деревянными брусками (рейками) или полосами ДСП

2. Щит с мелкопустотным заполнением деревянными брусками (рейками) или полосами ДСП

1 — шип, скоба или скрепка;

2 — бруски для установки замка и ручек;

h — ширина просвета, не более 40 мм;

l — длина просвета, не более 400 мм;

b — сдвиг реек относительно друг друга, не менее 50 мм

3. Щит с мелкопустотным заполнением из шпона

4. Щит с мелкопустотным заполнением из фанеры или
твердой древесно-волокнистой плиты

Чертеж 5, лист 2

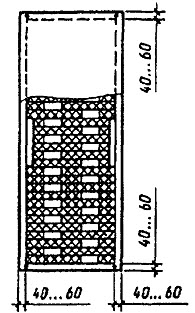

5. Щит с мелкопустотным заполнением из мягкой древесно-волокнистой плиты

6. Щит с мелкопустотным заполнением из твердой древесно-волокнистой плиты (вариант)

7. Щит с мелкопустотным заполнением из бумажных сот

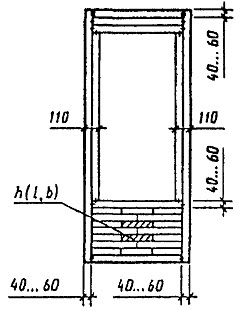

8. Щит с мелкопустотным заполнением деревянными брусками (рейками)

Примечания.

1. Пример 1 — для двери типа У, 2 — 7 — для дверей типа Г.
2. Для полотна высотой 2300 мм длина брусков для установки замка и ручек — 700 мм. Установка брусков — см. пример 3.
3. При облицовке щитов дверей типа Г плитами ДВП толщиной 3,2 мм ширина просвета между элементами мелкопустотного заполнения не должна превышать 30 мм, а длина — 200 мм.
4. Заполнение глухой части остекленных полотен может выполняться по аналогии с примерами 3 — 7.

Приложение 3 (Рекомендуемое)

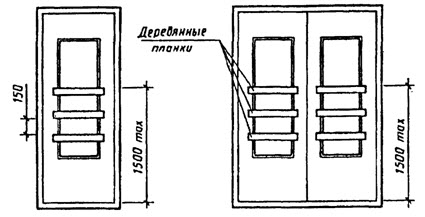

ПРИМЕРЫ УСТАНОВКИ ЗАЩИТНЫХ ОГРАЖДЕНИЙ

Примечание. Допускается применение пластмассовых, металлических и деревянных ограждений иной конструкции.

Приложение 4 (Рекомендуемое)

РАСПОЛОЖЕНИЕ ПРИБОРОВ В ДВЕРЯХ

1 — петли ПН1-110, ПН1-85, ПН2-110, ПН2-85, ПН3-110, ПН4;

2 — ручки РС100, РС140, РК1, РК2, замки и защелки;

4 — петли ПВ1-100, ПВ2-125 или винтовые и накладные петли, изготовляемые по специальным
техническим условиям;

5 — замки ЗВ7А, ЗВ4; 6 — петли
ПН1-130, ПН1-150, ПН2-130, ПН3-130, ПН3-150.

Примечания. 1. Приборы для дверей должны соответствовать ГОСТ 5087-80, ГОСТ 5088-78, ГОСТ 5089-80, ГОСТ 5090-86.

2. Типы приборов для дверей общественных зданий должны назначаться в проектах зданий.

3. В качающихся дверях устанавливаются петли ПН9-130 по ГОСТ 5088-78.

Приложение 5 (Справочное)

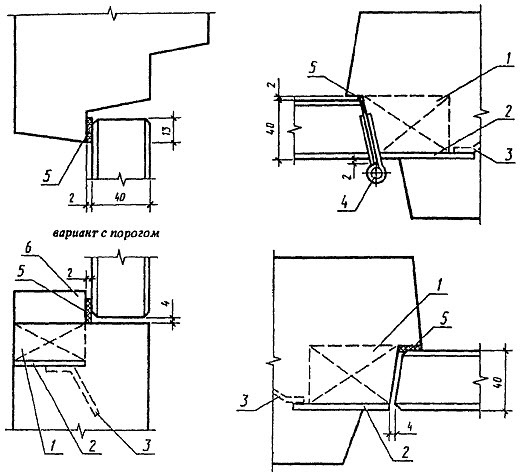

БЕСКОРОБОЧНАЯ НАВЕСКА ПОЛОТНА

Чертеж 8. Лист 1

Чертеж 8. Лист 2

1 — деревянная пробка;
2 — стальная пластина;
3 — анкер;
4 — накладная петля;
5 — уплотняющая прокладка;
6 — деревянный порог.

Приложение 6 (Справочное)

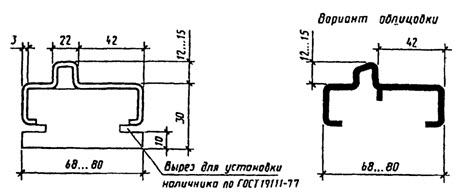

КОРОБКИ С ОБЛИЦОВКОЙ ИЗ ПОЛИВИНИЛХЛОРИДА

Примечание. Вертикальные элементы коробки соединяются с горизонтальными с помощью шипов и стальных нагелей или шурупов.

Вопросы и ответы

1. Какая фирма является производителем ЛДСП, используемого в производстве продукции Компании ПЕТРОМЕБЕЛЬ?

В рамках своей серийной программы, для производства шкаф-купе , фабрика шкафов ПЕТРОМЕБЕЛЬ использует ЛДСП производства компаний «Невская дубровка», «Шексна» и «Гагаринский фанерный завод». В заказной программе применяется ЛДСП производства компании «EGGER».

2. Что такое ЛДСП и экологически ли чистый этот продукт?

Основным материалов при изготовлении мебели является древесностружечная плита, которую сокращенно называют ДСП, которая изготавливается из прессованных древесных опилок и стружек, пропитанных связывающим веществом, а именно формальдегидными смолами различных типов.

Несмотря на то, что при изготовлении мебели также в ходу натуральное дерево, пластик и другие материалы, ДСП отличительна тем, что ее цена позволяет изготавливать предметы интерьера эконом класса и при этом выглядит замечательно.

Если брать за основу при изготовлении мебели ДСП, то для начала ее ламинируют. То есть покрывают ДСП особым материалом — защитным покрытием из особой декорированной бумаги, пропитанной меламиновыми смолами, в котором выражен цвет и рисунок.

Таким образом получается ЛДСП (ламинированная древесностружечная плита).
Ламинированная плита обладает высокой влаго- и термостойкостью, а также очень устойчива к истиранию и другим повреждениям.
ЛДСП, используемый в нашем производстве, соответствует всем отечественным и европейским стандартам качества в области экологии и охраны здоровья. Это подтверждено наличием сертификатов, имеющимся на каждой торговой точке.

3. Можно ли заказать алюминиевый профиль шкафа, отличный от цвета ЛДСП?

Цвета для алюминиевого профиля шкафов в Стандартной мебели остаются неизменными, так как относятся к серийной программе Фабрики ПЕТРОМЕБЛЬ. Их можно просмотреть в разделе «Покупателю». Если же Вы выбираете шкаф по индивидуальному проекту, в этом случае Вам доступен любой цвет окутки.

4. Почему максимальная высота распашной двери из ЛДСП-2400 мм, а максимальная ширина 600 мм.?

Максимальная высота дверей шкаф купе связана с технологическими ограничениями. При высоте 2400 мм. и ширине двери 600 мм., петли будут испытывать повышенную нагрузку, сверх предельно установленных значений. Выбор за Вами, но наша компания не рекомендует делать заказ выше указанных показателей.

5. Какие механизмы дверей используются в производстве и в чём разница между ними?

Шкафы купе от компании ПЕТРОМЕБЕЛЬ производиться на основе двух видов раздвижных систем, на выбор: ИДЕАЛ (Россия) и RAUMPLUS (Германия).

Раздвижная система является основной механической частью шкафа-купе. Эта система обеспечивает скольжение двери в горизонтальной плоскости, от чего шкафы получили название КУПЕ. Качественные шкафы-купе отличает современная алюминиевая раздвижная система, которая обеспечивает плавный и тихий ход дверей, а так же долговечную службу.

Раздвижные системы ИДЕАЛ и RAUMPLUS не требует дополнительного места при открывании-закрывании двери, что экономит жилое пространство, при этом рационально организует его.

В своей серийной программе Компания ПЕТРОМЕБЕЛЬ использует подвесную систему направляющих российского производства ИДЕАЛ. Система изготовлена по технологии компании Hettich – известного немецкого производителя мебельной фурнитуры.

Шкафы алюминиевой системы ИДЕАЛ, позволяют сделать фасад любой сложности. Воплощение шкафа мечты может ограничиться только вашей фантазией. Универсальная система представляет собой одну и более дверей, которые свободно перемещаются по верхним и нижним направляющим за счет вращения специальных роликов. Само обрамление двери представляет собой конструкцию из алюминиевых горизонтальных и вертикальных профилей, что позволяет разрабатывать двери, комбинируя различные материалы в их наполнении.

Нижние и верхние ролики разработаны в России. Рабочие поверхности колес проходят обязательную механическую обработку, полностью, исключая осевое и радиальное биения — источник шумов и стуков при движении двери.

В верхнем ролике устанавливаются 2 подшипника, которые имеют мягкий обод — не тормозят дверь и не стучат.

Для повышения плавности и бесшумности работы двери используется достаточно мощный закрытый подшипник — точно такие стоят на профессиональных роликовых коньках. Состав пластмассы, из которой выполнено колесо, выдерживает 85 000 циклов открывания — закрывания (при массе двери 50 кг.) — это 40 лет безотказной работы двери (5-6 открываний * 365 дней * 40 лет = 85 000 циклов).

Большой диапазон регулирования нижнего ролика позволяет нивелировать неровность пола. Подвесная система ИДЕАЛ отличается высоким качеством и доступными ценами.

RAUMPLUS — мировой лидер в производстве алюминиевых систем для изготовления раздвижных, распашных и складных дверей, межкомнатных и офисных перегородок, дверей с верхним подвесом. Безупречное немецкое качество и оптимальная цена в сочетании с огромными инженерными возможностями. Раздвижные складные двери RAUMPLUS — идеальное решение для малогабаритных квартир

Складная система собирается без нижней направляющей. Максимальный размер одной складной двери – 1500 мм в ширину и 2750 мм в высоту. В сочетании с допустимым весом одной двери до 60 кг эта система открывает безграничные возможности для воплощения Ваших интерьерных идей. Использование абсолютно любых наполнений дверей, несколько видов ручек, многообразие цветов профиля и дополнительных аксессуаров – все это, в сочетании с непревзойденным немецким качеством, позволяет не только придать Вашей двери индивидуальность, но и создать атмосферу всего помещения

Материал для профиля RAUMPLUS представляет собой сплав из первичного алюминия. Профиль изготовлен методом экструзии с использованием специального пресс-инструмента. Нижние ролики изготовлены с металлическим подшипником качения и тефлоновым покрытием, не требуют смазки и практически не подвергаются износу, поэтому они надежны и долговечны, двери имеют бесшумный легкий и плавный ход. Ролики скрыты в профиль, т.е. с внешней и с внутренней стороны двери выглядят безупречно.

Используемые механизмы качения в дверях и направляющие позволяют произвести до 100 000 циклов открывания-закрывания двери за срок службы механизма, а это примерно 27 лет при 10 открываниях-закрываниях ежедневно.

6. Где гарантия, что вместо системы «RaumPlus» мы в итоге не получим систему ИДЕАЛ?

Компания ПЕТРОМЕБЛЬ дорожит своей репутацией, поэтому подмена механизмов-исключена. Для визуального отличия системы «RaumPlus» от К+ обращайте внимание на наличие фирменного знака на ручке-профиле и роликах. Также, в системе «RaumPlus» толщина металла несколько больше, чем в системе ИДЕАЛ. Дверь raumplus — катается абсолютно легко, бесшумно, не требует ухода, смазки, очистки от пыли треков и колес, не имеет зазоров и люфтов, не бултыхается внутри трека.

7. Чем отличаются шкафы-купе с дверями в алюминиевой системе от шкафов-купе с дверями в стальной системе?

В нашей компании фурнитура для шкафов-купе, как правило изготавливается либо из стали, либо из алюминия.

Если рассматривать алюминиевую систему, то она относиться к классу люкс, ее профиль прочнее и более устойчив к внешним механическим воздействиям, чем стальной профиль. Он в восемь раз легче стали, а значит, менее подвержен истиранию и другой деформации. Фурнитура для алюминиевой системы более жесткая, что обеспечивает ей долгий срок службы. Ролики оснащены подшипниками – скольжение двери плавное.

Конструкция алюминиевого профиля позволяет вкладывать зеркало, «зажимая» его резиновым уплотнителем. Зеркало прочнее держится в системе дверей.

Еще несомненным плюсом алюминиевой системы является ее универсальность. Так в алюминиевом профиле можно сделать даже очень большие двери или двери нестандартного дизайна, например, монодверь. Некоторые недостатки стальной системы вполне компенсируются ее низкой стоимостью.

8. Кто производитель фурнитуры?

Для наполнения шкафов-купе, фабрика ПЕТРОМЕБЕЛЬ использует фурнитуру от компании МДМ-комплект, ведущего российского поставщика мебельной фурнитуры и комплектующих материалов. Сотрудники компании имеют многолетний опыт работы на мебельном рынке. МДМ-комплект предлагает продукцию таких известных на рынке мебельной фурнитуры компаний как Harn (направляющие и системы для выдвижных ящиков), Italiana Ferramenta ("Умная" фурнитура для современной мебели), Proadec (кромки ПВХ), Ferrari, GAMET, Nomet, VIBO, Volpato, Cinetto, Armstrong, Permo, Emuca, Marcopol, Laguna, Giplast Group, Kronoerg и др.

В компании действует строгий контроль качества продукции, что подтверждено сертификатами ведущих мировых сертификационных центров: LGA, FIRA и др.
