Как сделать стол из металлической профильной трубы своими руками

Как сделать стол из металлической профильной трубы своими руками

Мебель, созданная своими руками, будет отличаться от купленной своей уникальностью и позволит учесть собственные пожелания по дизайну, а также значительно сэкономить. Среди современных материалов, которые используются в мебельном производстве, большой популярностью пользуются профильные трубы. Стол из профильной трубы для дачного участка или дома будет ничуть не хуже, чем покупной. Это самая простая конструкция, поэтому ее может сделать своими руками домашний мастер, обладающий минимальными навыками работы с профилями.

Профильная труба как материал для изготовления мебели

Профильные трубы используются не только в промышленности, они нашли свое применение и в частном строительстве. Из профиля изготавливают конструкции малых форм: заборы, лестницы и перила, решетки, каркасы для небольших домов, хозпостройки, навесы и беседки.

Мебель из металлопрофиля также нашла множество поклонников. Материал подходит для дачной и домашней мебели: столов и стульев, кроватей и стеллажей.

Популярность многофункционального металлического профиля обусловлена универсальными свойствами материала:

• Профильная труба — полая, она имеет небольшой вес, поэтому как нельзя лучше подходит для создания легких конструкций. Ее легко перевозить и хранить, она не занимает много места.
• Форма труб с квадратным или прямоугольным сечением придает устойчивость любой мебельной конструкции.
• Ребра жесткости придают любому предмету мебели прочность. Стол из профильных труб не сломается, и не погнется, профили способны выдерживать большую физическую нагрузку.
• Профильная труба имеет невысокую себестоимость, поэтому изделие из нее, выполненное своими руками, не бьет по карману.
• Изделия из металлического профиля долговечны, им не страшны внешние воздействия — температурные, атмосферные, особенно, если трубы покрыть антикоррозийным средством.
• Даже начинающий мастер, имеющий навыки слесарных и столярных работ, способен изготовить простые изделия из металлопрофиля. Для монтажа можно использовать сварочный аппарат или соединять элементы конструкции только с помощью болтов.

Обратите внимание! Затруднение может вызвать лишь изготовление изделий, где требуется выполнить изгиб труб. Для этого понадобится специальный трубогиб, хотя можно использовать и подручные средства, например, песок, чтобы придать трубе нужную форму.

Стол из профилей: дизайнерские решения

Наиболее простой вид мебели для самостоятельного изготовления для начинающих мастеров — стол.

Стол из профилей — довольно простое и очень прочное изделие. Его легко спроектировать, и затем создать модель, которая впишется в интерьер, доставит удовольствие при работе, и при этом не потребует больших затрат.

Профильные трубы хороши тем, что они отлично сочетаются с любыми материалами: пластиком, деревом, камнем, стеклом, МДФ и т.д.

Обратите внимание! Для изготовление стола чаще всего используют тонкостенные трубы с сечением 40×25 или 20х20 мм.

Столы из профильных труб прекрасно вписываются в деревенский стиль, лофт и хай-тек.

Дизайнерские решения могут быть любыми:

• стол парта для школьника с отделениями для книг;
• брутальных стол с массивной деревянной столешницей для столовой;
• легкие конструкции для дачного участка;
• стол-верстак;
• стол-трансформер, где металлические профили используются в качестве элементов трансформаций;
• журнальный или консольный стол;
• двуногий стол, для которого в качестве другой опоры используется стена;
• стол в виде барной стойки.

Можно экспериментировать с формами и размерами, создавая функциональный и декоративный предмет мебели.

Стол, изготовленный своими руками, будет предметом гордости за мастера и прослужит долгое время.

Примеры столов, каркасов и схемы:

Инструкция по изготовлению стола из профильной трубы

Алгоритм действий по изготовлению любой конструкции стола мало чем отличается.

Прежде чем приступить к работе, желательно составить план. Предварительная подготовка — немаловажный этап, который включает выполнение чертежа, необходимые расчеты, подготовка материалов и необходимых инструментов.

Для работы понадобится — столярный инструмент:

• Болгарка для распиливания профилей.
• Сварочный аппарат для соединение заготовок. В качестве альтернативы — дрель со сверлами для дерева и металла.
• Чтобы обеспечить гладкий срез, понадобятся напильник, диски по металлу и по дереву, наждачная бумага для мелкой зачистки.
• Столярный инструмент — молоток, долото, отвертки и шуруповерт с насадками разных диаметров.

После этого можно переходить к основному этапу:

• Выполнить разметку и напилить трубы на нужные отрезки. Для самого простого варианта понадобится одна длинная и две короткие распорки, четыре ножки.
• Сварить каркас или скрепить элементы конструкции болтами с обязательной проверкой точности соединения: углы между элементами должны быть прямыми.
• Выполняется монтаж распорки.

• Зачистка швов сварного каркаса и обработка его элементов антикоррозийным покрытием.

• Установка на каркас столешницы из выбранного материала.
• Финишная отделка зависит от назначения и дополнительных материалов. Отделка столешницы зависит от фантазии мастера и от того, из чего она выполнена: для дерева используют краску, лак, масло. Пластиковые поверхности чаще всего не требуют дополнительной обработки. Столы из профильных труб можно декорировать с помощью элементов ковки в качестве украшения.
• Если стол будет использоваться в жилом помещении, чтобы уберечь напольное покрытие, лучше на ножки надеть специальные насадки.

Создание столов с гнутыми ножками потребует необходимых навыков по использованию изогнутых форм профильных труб.

Обратите внимание! Если место для стола в помещении ограничено, можно установить стол на две ножки, а две другие заменят крепления, которые надежно зафиксируют конструкцию к стене.

Как мы делали столик (холодная ковка)

Решил я описать в деталях и по порядку, с фотографиями, как мы делали холоднокованный столик. Круглый столик. Кузнечной работы, как таковой, немного, только гибка и сварка.
Итак, делаем столик:
На специальном приспособлении выгибаем круглые основания для столешницы. Материал- пруток- квадрат 12 миллиметров.

Выгибаем основание столешницы

Идем дальше, выгибаем и свариваем двойные фигурные ножки.

Выгибаем ножки и свариваем их

Потом, привариваем ножки к основанию столешницы

Привариваем ножки к основанию

Затем ввариваем крестовину внизу

ввариваем крестовину внизу

После чего варим временно крестовину вверху, сейчас станет понятно, зачем

Варим временно крестовину вверху

Чтобы её потом вырезать…

И вставить нижнее кольцо, там тоже будет столешница

варим нижнее кольцо

И вот такой столик получился

А вот он уже покрашен

Ну а ставить стеклянную столешницу- это уже не наша, кузнечная, работа/
Вот так вот.

Смотрите также:

Многие, приходя на этот сайт ищут информацию по теме: обучение на кузнеца.

Инструмент холодной ковки– если его иметь, то можно работать даже без настоящей кузницы, которую отличает наличие горна.

В такой теме, как ковка- книги вполне могут помогать.

Что потребуется, чтобы изготовить кузнечный горн своими руками из доступных материалов.

Вячеслав, паука в картинках, к сожалению, нет

Есть в картинках как сделать паука? Буду очень признателен. Столик получился отличный как заготовка, а дальше конечно фантазия кузнеца.

@Анна Гулевич: конечно , вы правы, это была наша с другом первая работа по художественному кузнечному делу
да и по сей день я, админ этого сайта только учусь художественной ковке, уделяя ей не так много времени и имея лишь некоторый опыт промышленного кузнеца (ремонтно механический цех более 10 лет назад)
так что все замечания профессионалов на этом сайте ценны не только мне, но и его посетителям
заходите ещё!

@Алексей: как выше писал- этот столик уже далеко
а вот если снова буду делать- учту совет, спасибо

Попробуйте приукрасить ножки ковкой и под стеклянной столешницой воспроизвести растение -получится Бомба! Очень хочется увидеть.

Изготовление стола с круглой столешницей и одной ножкой на четырех лапах

Понимая, что подробно описать процесс изготовления такого стола тут проблематично, попробую это сделать. На все возникающие вопросы готов ответить. Изготовление стола рекомендуется из ясеня, потому что некоторые элементы гнутые, для этого ясень наиболее подходит.

Начнем с ножки. Ножка изготовляется из трех основных частей:

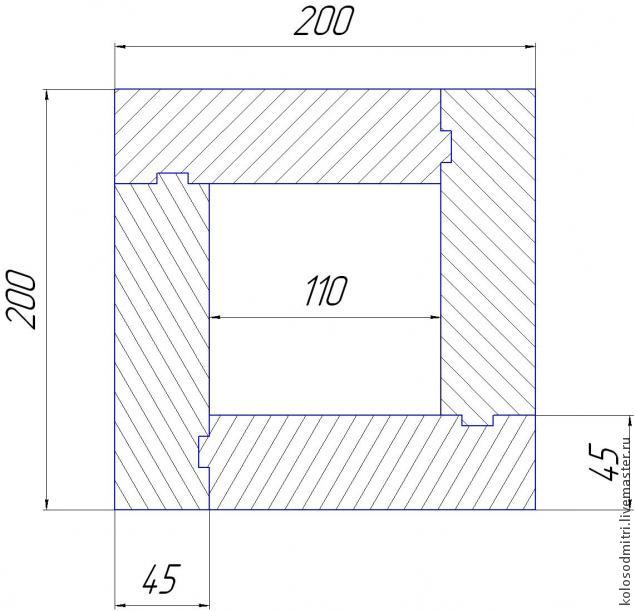

1) Верхняя часть ножки. Изготавливается из клеенной заготовки показанной на чертеже ниже:

Длина заготовки 400-450 мм.,в зависимости от формы лап,которую можно менять.При склейке заготовки необходимо учитывать,что она будет вращаться в токарном станке.Поэтому необходимо клеить пласты совмещая края по плотности,т.е. необходима балансировка для безопасности.К этому вопросу вернусь ниже.Как видно на чертеже заготовка полая,поэтому для зажатия в центра токарного станка необходимо выстрогать вставку на всю длину заготовки.Вставка должна плотно входить в отверстие заготовки.После этого зажимаем заготовку в центрах как показано на фото ниже

alt=»Изготовление стола с круглой столешницей и одной ножкой на четырех лапах, фото № 3″ width=»635″ height=»847″ />

Теперь хочу отдельно остановиться на безопасности изготовления.Как видно на фото выше заготовка довольно массивная.При вращении такой детали нарушенная балансировка приводит к вибрации.Поэтому при склейке заготовки надо учитывать плотность пластей,стараться склеивать одинаковые по плотности пласти напротив.Полностью от вибрации избавиться не удастся,поэтому у меня токарный станок прикреплен к стене шпильками,сверлил стену на сквозь.Ну и конечно важна регулировка оборотов.На снимках видно,что я могу менять скорость вращения посредством шкивов.Операция довольно опасная,поэтому не советую заниматься этим начинающим.Итак,постепенно повышая скорость вращения обрабатываем заготовку.Форма может быть на ваш вкус.Хочу обратить внимание на то что в нижней части заготовки необходимо проточить бортик с заданным диаметром для того чтобы потом состыковать с второй частью ножки это будет показано ниже.После обработки заготовки получается что-то такое:

Теперь приступаем к изготовлению нижней части ножки:

2)Нижняя часть ножки.Заготовка изготавливается по чертежу приведенному ниже.Внешние размеры заготовки 200х200х200 мм.:

Как видно на чертеже заготовка полая,поэтому необходимо выточить две оправки которые будут плотно входить внутрь.Перед проточкой на токарном станке фрезеруем посадочные места для лап.С помощью опарвок зажимаем заготовку в токарный станок и обрабатываем как показано на фото ниже.Обратите внимание,что с одной стороны делается углубление с заданным диаметром для бортика который мы точили на первой заготовке:

Так как фото были сделаны позже заготовка просто вставлена в центра,при обработки в зажатом состоянии опраки плотно прижаты к заготовке.На фото также видны отверстия под шурупы для крепления лап.

Теперь приступаем к изготовлению третьей части ножки: четыре лапы.

3)Лапы изготавливаются при помощи шаблона.Вначале форма вырезается в грубую с допуском,с помощью лобзика.Затем обрабатывается прямой фрезой с диагональным углом атаки или как её еще называют «кукурузой».Прошу обратить внимание на то что использование простых фрез приведет к сколам и выбитым из шаблона заготовкам.Шаблон ведется по опорном подшипнику стоящему под фрезой.: alt=»Изготовление стола с круглой столешницей и одной ножкой на четырех лапах, фото № 10″ width=»635″ height=»847″ />

Теперь необходимо выфрезеровать посадочное место для крестовины за которую будет закреплена столешница.Не буду подробно останавливаться на этом каждый мастер это делает по своему.Я делаю как показано на фото ниже:

Крепим крестовину в посадочное место.Прошу обратить внимание,что в крестовине сделано отверстие по центру,оно необходимо для шпильки которая необходима для сращивания двух частей ножки.

Теперь все тщательно шлифуем и клеим лапы к нижней части ножки прижимая конферматами изнутри через просверленные отверстия:

После обработки склеиваем нижнюю и верхнюю часть ножки с помощью шпильки проходящей внутри ножки.Место склейки вышеописанные бортик и углубление в частях ножки:

Как видно из фото помещенном ниже из одной оправки точится крышка,шпильку оставляют внутри:

Когда ножка готова можно приступить к изготовлению столешницы.Описывать изготовление круглой столешницы считаю нет смысла,элементарно.Но хочу подробнее остановиться на изготовлении декора по кромке столешницы.Декор изготавливается на токарном станке.Точится заготовки длиной 500 мм. в которой проточенная часть 400 мм.,кончики необходимы для того чтобы разрезать заготовку на четыре части.На фото ниже видна заготовка.Заготовки желательно делать из колотой древесины.Для гнутья заготовок фрезеруем паз диаметром 1200мм,глубиной 12мм в листе МДФ.Минимальный диаметр декора должен быть около 8-ми мм.Перед гнутьем смачиваем тонкие части заготовки водой,с помощью шприца.После этого осторожно вставляем декор в паз:

Для вклеивания декора в четверть нужно будет изготовить приспособы показанные на фото ниже,приспособы крепятся к столешнице струбцинами,прижимается декор винтами,стоящими под углом 45 градусов к столешнице,через мягкие прокладки: alt=»Изготовление стола с круглой столешницей и одной ножкой на четырех лапах, фото № 19″ width=»635″ height=»476″ />

Вот так выглядит декор в итоге:

Вот и почти все.Извиняюсь за грамматические ошибки,просто нет времени редактировать.Отвечу на возникшие вопросы в личке.Надеюсь кому-нибудь мои записи пригодятся.Творите,совершенствуйтесь,конкурируйте.Чем выше конкуренты тем больше желание творить лучше.Бог в помощь.

Несложные модели стола из металлопрофиля для изготовления своими руками

Самодельные столы мастерят из разнообразных материалов. Для изготовления каркаса, ножек, рамы, на которую опирается столешница, чаще всего используют деревянный брус (доску) или металлический профиль. В зависимости от размеров стола, массы столешницы можно использовать алюминиевую профильную трубу квадратного или прямоугольного сечения, металлический уголок, старые водопроводные трубы, трубки от раскладушки. Рассмотрим несколько вариантов, как сделать стол с металлокаркасом.

Принципы изготовления каркаса

Удобнее всего работать с алюминиевой или стальной профильной трубой квадратного, прямоугольного сечения. Элементы каркаса могут изготавливаться посредством изгибания целой трубы и/или соединения ее отрезков. Для соединения применяются:

• сварка;
• крепеж — болты, гайки, шурупы и соединительные элементы.

Алюминий и его сплавы — трудносвариваемый материал, сварка обычно осуществляется в среде инертных газов, для выбора подходящего режима необходимо знать точный состав сплава.

В домашних условиях осуществить качественную сварку алюминия проблематично, поэтому чаще всего отрезки алюминиевой профильной трубы соединяют болтами. Стальные трубы или уголок можно сваривать.

Гнутый каркас

Для изгибания труб понадобится трубогиб и шаблон (плаз), вычерченный на листе фанеры контур детали, которая должна получиться. Изгибаемую трубу нужно периодически прикладывать к этому шаблону, сравнивать с ним, так можно изготовить несколько одинаковых элементов. Вот несколько секретов, которые помогут изогнуть профильную трубу:

• самодельный трубогиб можно изготовить из старого автомобильного тормозного диска, закрепив сбоку штырь из стального прутка, который будет служить упором;
• трубу необходимо заполнить мелким речным песком и заткнуть концы пробкой;
• в месте изгиба ее желательно нагреть докрасна паяльной лампой.

Сварка и резьбовое соединение

Если элементы свариваются, соприкасающиеся поверхности необходимо предварительно зачистить напильником, удаляя окалину, ржавчину, загрязнения. Если используется старая водопроводная труба, ее перед началом сварочных работ лучше полностью обработать металлической щеткой, избавив от остатков краски. При изготовлении рамы торцы труб можно срезать под углом 45°, выполнить угловые сварные соединения, тогда получится замкнутая конструкция. Ножки к раме обычно приваривают тавровым соединением. Важно подобрать для сварки электроды подходящего диаметра, он может быть равен толщине стенок трубы или чуть тоньше (для труб из стали толщиной 2 мм подойдет электрод диаметром 1,5 мм). В процессе сварки нужно периодически сбивать шлак, снижающий прочность шва. После окончания работ сварочный шов необходимо сгладить с помощью напильника или шлифмашины.

Для резьбового соединения профильных труб лучше всего подойдут специальные хомуты, в них есть отверстия под крепеж, и трубы сверлить не придется. Если же для соединения используются металлические уголки, в трубах высверливаются отверстия под болты, саморезы. Полые трубы соединяют болтами с гайками. Если же используются саморезы, в торцы труб забивают деревянные втулки, ввинчивают в них шурупы. Перед креплением столешницы сделанный каркас нужно очистить от ржавчины, отполировать и покрасить, сварочные швы желательно дополнительно обработать составом для защиты от коррозии.

Очень удобно делать заготовки каркаса из алюминиевого профиля на многофункциональном станке Monticelli, он позволяет разрезать трубу под нужным углом, сверлить отверстия под крепеж, вырубать пуансоном фигурные вырезы. Для сборки каркаса используются угловые соединители этого же бренда.

Стол на 4 прямых ножках

Для изготовления стола из металлопрофиля своими руками можно остановиться на такой конструкции: рама с поперечным ребром жесткости, 4 вертикальных ножки, соединенных проножками. Трубу для рамы нарезают с таким расчетом, чтоб края столешницы выходили за ее пределы на 5-10 см со всех сторон. Длина ножек подбирается с учетом желаемой высоты стола. Используется профильная труба 20х40. Необходимо:

• 2 длинных и 2 коротких отрезка для рамы плюс 1 короткий для поперечного ребра жесткости;
• 2 длинных и 2 коротких для проножек;
• 4 для ножек.

1. Сваривается рама.
2. Перпендикулярно длинным сторонам посредине приваривается поперечина.
3. Во внутренние углы рамы строго перпендикулярно устанавливаются ножки и привариваются.
4. На некотором расстоянии от пола к ножкам приваривают проножки.

Столешницу можно сделать на свой вкус: из досок, МДФ, толстой фанеры и других материалов. К раме каркаса столешница крепится уголками.

Стол на 2 опорах

Еще один вариант стола — с наборной столешницей из обрезков пиломатериалов, каркасом из металлопрофиля, трубы круглого сечения и металлических полос. Для столешницы понадобятся лист фанеры толщиной 15 мм размерами 244х76 см, брус 50х50 для обклада и обрезки досок одинаковой толщины или разобранные поддоны. Интереснее получится, если брать доски разных оттенков. Доски нужно распилить на рейки одинаковой ширины и произвольной длины, отшлифовать. Эти заготовки наклеивают на фанеру с чередованием длины и цвета, прижимая струбциной, пока не будет заполнена вся площадь. Торцы и боковые грани тоже нужно промазывать клеем. В результате получается что-то вроде сращенного мебельного щита.

Концы реек, выступающие за край фанеры, обрезаются, по периметру делается рамка (обклад) из бруса, торцы бруса нужно обрезать под углом 45°. Для его крепления используются саморезы, шляпки нужно утапливать глубоко в брус и замазывать отверстия шпатлевкой. Рамка должна немного возвышаться над поверхностью наборной столешницы, которая потом будет заливаться эпоксидной смолой.

Для сварного каркаса понадобятся:

• 2 отрезка профиля 50х50 длиной по 180 см;
• 4 отрезка по 75 см, обрезанные с одного конца под углом 45°, и 2 по 60 см, обрезанные с 2 концов под 45°;
• 2 отрезка круглой трубы диаметром 50 мм длиной 180 см и 2 длиной 50 см (можно использовать также профиль 50х50);
• 2 отрезка металлической полосы шириной 50 мм и длиной по 60 см каждая.

1. Из коротких кусков профиля сваривается 2 П-образных опоры.
2. К их концам привариваются полосы металла, получаются 2 прямоугольные рамы.
3. К верхней части рам (там, где пластины) привариваются 2 длинных куска профиля, вертикальные опоры стола соединяются между собой.
4. Примерно посредине опор привариваются поперечины из трубы круглого сечения.
5. Задние стойки опор соединяются двумя продольными ребрами жесткости из трубы, их приваривают выше и ниже поперечин.

Остается зачистить швы, покрасить каркас и в верхней части рамы высверлить отверстия для крепления столешницы с шагом 25 см. В профиле делаются сквозные отверстия, а в полосах высверливаются «с изнанки» и зенкуются, чтоб утопить шляпки саморезов. Каркас устанавливается вверх ногами на перевернутую столешницу на одинаковом расстоянии от краев и крепится саморезами через подготовленные отверстия. Собранный стол снова переворачивается, столешница заливается эпоксидкой толщиной до 6 мм. После отверждения смолы процедура повторяется до получения слоя нужной толщины, вровень с бортиками из бруса.

Другие варианты

Для небольшого стола достаточно двух опор на одиночных стойках, соединенных одним ребром жесткости. На фото вертикальные стойки и нижние опоры ножек сделаны из старой водопроводной трубы диаметром 30 мм, верхние опоры — из уголка 30х30, ребро жесткости — из профиля прямоугольного сечения 30х20. Из трубы и уголка свариваются 2 Н-образных опоры, через высверленные в уголке отверстия крепятся к столешнице и соединяются поперечиной.

Если столик маленький и невысокий, а труба длинная, можно выгнуть каркас из 2 отрезков, изогнув их в 2 плоскостях. Лучше для этих целей подойдет труба круглого сечения диаметром 22 мм:

1. Выгибаются 2 П-образных конструкции.
2. От поперечины отмеряется расстояние, равное желаемой высоте стола. В этом месте «ножки буквы П» загибаются под прямым углом, их нижняя часть будет служить горизонтальной опорой для столешницы, а верхняя с перекладиной — стойкой стола.
3. Ближе к краям труб высверливаются отверстия, 2 гнутых конструкции соединяются друг с другом посредством деревянных втулок и шпилек.

Если длины трубы не хватает, можно собрать каркас из 4 отрезков, сделав еще по одному соединению посредине нижних опор, как показано на рисунке. Сверху к металлическому каркасу крепится рама из деревянного бруса, а к ней — столешница.

Еще одна интересная идея — раскладной столик для пикников со столешницей из листового алюминия толщиной 2 мм и каркасом из уголка.

• для сварной рамы и ножек используется перфорированный уголок толщиной 2 мм с полками 15х15;
• для проножек — гнутый уголок 10х10 или 15х15 толщиной 1 мм;
• каждый из 4 складных упоров (распорок) изготовлен из 2 алюминиевых полос.

Также для изготовления столика нужны крепежные уголки, болты, гайки. Весь процесс описан в видео, там же приведены чертежи с размерами.

Это лишь некоторые идеи столов и столиков. С каркасом из металлопрофиля делаются массивные сварочные столы, миниатюрные приставные столики на колесиках, столы-парты. Можно собрать стол на 3 ножках с круглой столешницей, складной стол с механизмом трансформации на основе газовых подъемников и немало других моделей. Главный принцип — сечение профиля и толщина стенок должны соответствовать массе столешницы, для габаритных изделий требуется больше ребер жесткости, поперечин.
