Как подключить термостат к котлу, в том числе к старому, без клемм…

Как подключить термостат к котлу, в том числе к старому, без клемм…

Большое удобство в домашнее отопление привносит обыкновенный комнатный термостат. Это маленькое устройство, размещается обычно на стене, в ключевом месте, в котором мы хотим измерять температуру, и по ее значению управлять домашним отоплением. Например, на стене в центре дома в коридоре, или в кухне на наружной стене, где становится холодно быстрее всего…

Как только температура воздуха в месте размещения прибора уменьшилась до выставленного значения, скажем, +21 градус, термостат включает котел… Котел выключится когда воздух нагреется до температуры выключения,например, +24 град.

Но как термостату удается управлять котлом?, и каким образом правильно подключить термостат к котлу, чтобы это происходило?

  • Особенно проблемным для многих представляется этот вопрос при использовании старых котлов, в которых подключение внешнего управления не предусматривалось….

как подключается термостат

Как работает комнатный термостат

Любой комнатный термостат, механический или электронный, с радиопередачей или проводной, или программируемый, который мы называем комнатным программатором, работает очень просто, по принципу однокнопочного выключателя, — «цепь разомкнута или соединена», — «Включено/Выключено».

В нем соединяется контакт, когда температура достигает порога включения, и цепь управления котлом становится замкнутой. Когда нагрев произошел, контакт размыкается, котел останавливается.

Какие термостаты бывают

  • Механические, с механической настройкой вращающейся ручкой и срабатывнием механизма, реагирующего на температуру. Это обычно малоточные приборы.

механические термостаты

  • Электронные, — с более точной настройкой и точным срабатыванием.
  • С радиоуправлением. Иногда кабели весьма мешают в интерьере. На стене крепится регистратор температуры–радиопередатчик, а у котла располагается приемник, подключенный проводами как термостат.
  • Программируемые приборы. Которыми можно задавать изменения температуры в течении суток, которые весьма полезны для экономии, так как на несколько часов можно сделать «холодно»….

программируемый термостат

  • Термостат с функцией управления по GSM иил Wi-Fi связи — возможно удаленное управление котлом.

Как подключается обычный термостат к автоматизированному котлу

Современные котлы обычно оборудованы клемной колодкой с двумя клеммами для подключения аппарата внешнего управления, работающего по принципу «Включил-Выключил». Чаще эти клеммы обозначены как ТА.

Изначально они соединены перемычкой, при этом цепь между ними замкнута, котел получает все время команду «Включено». Если перемычку удалить, котел выключится.

На плате в котле

  • Перемычка удаляется, на ее место подключается пара контактов с термостата, при этом обычно используется кабель сечением медных жил 0,5 – 0,75 мм кв. по инструкции производителя.

В самом же термостате не все так однозначно, у разных производителей клеммы нумеруются как 1,2,3 или АБС. Нужно подключить пару к тем контактам, которые замыкаются при срабатывании прибора на температуру. Если из инструкции это узнать не удается, останется только вызвонить замыкаемые контакты омметром…

Читайте так же:
Режим разморозки в духовке

в термостате

Как подключить термостат к старому (безмозглому) котлу

Некоторые модели газовых, мазутных, электрических…котлов не имеют специальных клемных контактов для наружного блока управления. Как дистанционно управлять старым котлом?

Вероятно, что на самом котле находится ручка управления реле по температуре теплоносителя. И можно обнаружить, что это реле работает по тому же принципу «Замкнуто/Разомкнуто».

Если снять клемму с этого реле (блока управления), т.е. разомкнуть цепь его питания, то котел выключится. Он воспримет это как «температура большая – цепь разомкнута».

клемма в старом газовом котле

Понятно, что в разрыв между снятым проводом и этой клеммой можно подключить наружный термостат. Ручку на самом котле закрутить так, чтобы всегда было положение «Включено», а наружный термостат будет разрывать и соединять эту цепь, управляя работой котла так, как будто бы это делал внутренний…

  • По тому же принципу – включить термостат в цепь питания блока управления.
  • Включить в разрыв цепи питания катушки магнитного пускателя тенов (не путать, – не в разрыв силовых проводов, а в цепь управления…).
  • В разрыв цепи датчика давления воды в системе, который также работает по принципу «Включил/Выключил». Правда, котел теперь будет при выключении термостатом сообщать ошибку, что давление в системе ниже нормы…

В общем, включить последовательно с любым датчиком, который управляет котлом по принципу соединил-разъединил.

Но нельзя включать там, где регистрируется плавное изменение сопротивления, обмен пакетами цифровых данных, где нужно делать ручной перезапуск, например, при срабатывании термопары…

сделали подключение

Как видим, при должном желании подключить термостат, или программатор, к любому котлу, который управляется электрическими цепями, датчиками… – нет проблем…

Схема подключения механического терморегулятора

Современные домашние механические терморегуляторы, как правило, могут применяться не только в отоплении квартиры или дома, но и в системах охлаждения. Принцип работы тут простой — пока не достигнута выставленная регулятором температура срабатывания – включены обогреватели – котлы и иные компоненты системы обогрева, или же наоборот, когда достигается выставленная температура, включается кондиционер и работает до того момента, пока температура воздуха не понизиться ниже выставленного, порогового значения. Чаще всего к термостату подключают только отопление.

Для реализации таких различных схем подключения, в механическом термостате имеется две различные клеммы, первая из которых используется для подключения отопительных компонентов, а вторая для охладительных .

Общая схема подключения механического термостата к отопительным и охладительным системам

Вообще, производители предлагают различные модели терморегуляторов, которые могут отличаться между собой наличием или отсутствием некоторых дополнительных опций, но основной набор функций обычно единый.

Тут стоит напомнить, что для работы механическому терморегулятору не требуется подключение к сети или использование элементов питания . Внутри него производится лишь коммутация проводки, идущей до климатических систем, а работа всех алгоритмов управления заложенных в них, основана на изменении механических свойств материалов при изменении температуры. Подробнее о принципе работы, устройстве и применении стандартных комнатных механических терморегуляторов в отоплении читайте в нашей статье «Механический терморегулятор для отопления | Термостат»

Читайте так же:
Духовка бош пищит

Схема подключения поставляемая вместе с комнатным механическим термостатом Zilon za-1

Согласитесь, схема совершенно не информативная, подключить согласно такой инструкции механический термостат сможет далеко не каждый. И этот пример, к сожалению, не единичный и подобное встречается довольно часто.

Ниже я привожу более наглядную, чем стандартная, схему подключения механического терморегулятора.

Наглядная схема подключения механического терморегулятора к отоплению и охлаждению

Как видите, основные здесь клеммы для подключения «4» , «5» и «6» , а сам терморегулятор работает по принципу переключателя. Пока температура окружающего воздуха не достигла выставленной регулятором величины, электрический ток, подведенный на клемму «6» , подаётся на контакт «4» , но как только будет достигнута необходимая температура, режим меняется и ток начинает поступать на клемму «5» . Таким образом, к клемме «4» подключаются отопительные приборы, которые обогревают помещение и, если ничего не подключено к клемме «5» , просто отключаться при достижении нужной температуры. А к контакту «5» обычно подключается охладительные системы, которые начинают работать лишь когда температура воздуха превысит заданное значение.

Правильное подключение индикаторной лампы в механическом терморегуляторе

Клемма «1» нужна для подключения нулевого провода, требуемого для того, чтобы лампа светилась или как общая клемма для нуля, если у вас реализована следующая схема подключения механического термостата:

Схема подключения отопления через комнатный термостат

Как видите, в этой схеме, в терморегуляторе осуществляется вся коммутация, минуя распределительные (распаячные) коробки. В терморегулятор заходит кабель с фазой и нулем домашней электросети, а также от него проброшен провод до управляемых им климатическим систем, например, до обогревателя. Внутри произведена вся необходимая коммутация, необходимая для работы такой системы. Иногда такая схема подключения бывает единственно возможной, особенно когда требуется подключить отопительные или охладительные приборы с наименьшими трудозатратами. Достаточно проложить до термостата фазу и ноль и так же прокинуть от него две жилы кабеля до приборов, которыми он будет управлять.

Основные характеристики механического термотата

Очень важно! Все представленные выше варианты схем подключения комнатного механического термостата актуальны лишь для подключения к нему нагрузки с током не более 10-16 ампер ( в зависимости от модели). Довольно часто этого бывает достаточно, но если используете термостат с энергоёмкими устройствами, то чаще всего единственно возможным вариантном становится подключение механического терморегулятора через пускатель.

Схема подключения механического терморегулятора через магнитный пускатель

Электромагнитный пускатель – это по большому счету выключатель (реле), рассчитанный на управление большими токами.

Принцип действия пускателя достаточно прост, при подаче даже небольшого тока его на управляющую клемму, которая связана с магнитной катушкой, эта катушка втягивает сердечник, в результате чего некоторые контакты пускателя замыкаются, а другие наоборот размыкаются. Применяется магнитный пускатель как раз в таких случаях как наш, когда требуется управлять электрооборудованием с большими токовыми нагрузками.

Читайте так же:
Kuppersbusch духовка как включить

При срабатывании механического термостата, ток поступает на уравляющую клемму пускателя, который в свою очередь подключает нагрузку – например электрообогреватель. Когда в помещении температура воздуха поднимется до нужного уровня, указанного регулятором термостата, цепь разомнется и соответственно пускатель отключит отопительный прибор.

Выбор той или иной схемы подключения зависит от вашей конкретной ситуации, но как вы уже могли заметить, вариантов использования у механического термостата масса. Если же вы не можете определиться, как лучше выполнить монтаж, какую схему или алгоритм лучше использовать, пишите в комментариях к статье, постараемся помочь.

Подключение определенных моделей переключателя к конфорке в электроплитах

Подключение определенных моделей переключателя к конфорке в электроплитах

Подключение переключателя к конфорке в электроплитах.

Для человека ни разу не подключавшего переключатель к конфорке может показаться запутанным делом. Как только открываешь крышку плиты и заглядываешь внутрь, глаза разбегаются от количества проводов, сразу хочется закрыть и вызвать мастера. И в большинстве случаев это будет правильным решением. Для тех, кто хочет разобраться что к чему и посвящена эта статья. На всякий случай довожу до вашего сведения — Заниматься ремонтом плиты должен монтажник с допуском по электрическим работам не ниже 3 уровня. Итак начнем.

Основные правила для подключения переключателей:
— Ознакомьтесь с инструкцией. Большинство производителей в инструкции включают схемы подключения и детали, которыми комплектовалась плита.
— При замене проводов вы должны понимать, что в электрических плитах используются провода с термоизоляцией. Сечение проводов от переключателя до плиты должно быть не менее 1.5 мм².
— После установки проверьте вольтметром каждое положение переключателя. Сопротивление должно меняться от большему к меньшему. Не должно быть скачков «сначала больше, потом меньше (кроме положения 6-0-1)» Чем меньше сопротивление, тем большую температура будет выдавать конфорка.
— Обязательно проверьте плотность подключения фастон контакта к переключателю. Если он будет не плотно присоединен, возможен нагрев переключателя или провода, что может привести к быстрой поломке.

— Самое важное правило: Все работы должны проводиться без подачи электричества на Электроплиту. (Плита должна быть отключена от электрической цепи)

Исходя из опыта многие переключатели могут быть заменены аналогами все они примерно похожи и если вы не нашли ваш переключатель у нас в магазине или на просторах интернета не стоит отчаиваться. Переключатель можно подобрать, зная несколько его особенностей (характеристик).
1. Количество переключений. Обычно для электрических плит с ЭКЧ конфорками используются переключатели 7ми позиционные 6 позиций переключения и 0 позиция, когда конфорка находится в выключенном состоянии. 5ти позиционные переключатели обычно используются для подключения к духовке.
2. Длина и диаметр вала. Имеется ввиду, размер вала к которому крепится ручка. У большинства плит она 23 мм. Но бывают переключатели и с большим размером вала.
3. Способ крепления переключателя к плите. Он определяется расстоянием между крепежными отверстиями переключателя со стороны вала.
Зная эти основные характеристики вы сможете самостоятельно подобрать себе аналог переключателя для вашей плиты.
Надеюсь эта небольшая вводная часть помогла вам понять общие принципы. Теперь давайте перейдем к конкретным деталям.

Читайте так же:
Распечатать раскраску кухня

Как подключить переключатель ПМЭ-27-2375 П, вал 23 мм (ПМ-7 856) к конфорке.

Монтажная часть конфорки содержит символы 1-2-4-3

Монтажная часть переключателя содержит символы 1-2-3-4-5 с одной стороны P1-P2 с другой.

Провод из конфорки из позиции крепления 1 должен быть подключен к переключателю с крепежной позицией 4
Провод из конфорки из позиции крепления 2 должен быть подключен к переключателю с крепежной позицией 3
Провод из конфорки из позиции крепления 4 должен быть подключен к переключателю с крепежной позицией 1
Провод из конфорки из позиции крепления 3 должен быть подключен к переключателю с крепежной позицией 2
На провода с позициями P1 и P2 Подается питание. Подачу питания нужно уточнить на схеме в инструкции. Вы должны понимать, что питание должно приходить от распределителя в плите. Ни в коем случае не должно получиться так, что все 4 переключателя последовательно будут соединены между собой. В этом случае на провода соединяющие переключатели будет увеличена нагрузка.
2 провода лампы присоединяются к позициям переключателя 5 и P2 к незанятому контакту.
При правильном подключении, переключатель против часовой стрелки будет увеличивать температуру конфорки.

Как подключить Переключатель ПМ 16-07-03, вал 16 мм (ПМ 16-7-03) к конфорке

Цифровой термометр-термостат на PIC16628A и модуле MAX6675

В данной статье будет рассмотрена схема терморегулятора на основе микроконтроллера PIC16F628A и модуля преобразователя на микросхеме MAX6675 с термопарой. Данные о температуре выводятся на семисегментный светодиодный индикатор, входящий в модуль с микросхемой TM1637. Данная схема цифрового термометра-термостата является продолжением схемы рассмотренной в статье «Цифровой термометр с термопарой».

Цифровой термометр для электродуховки

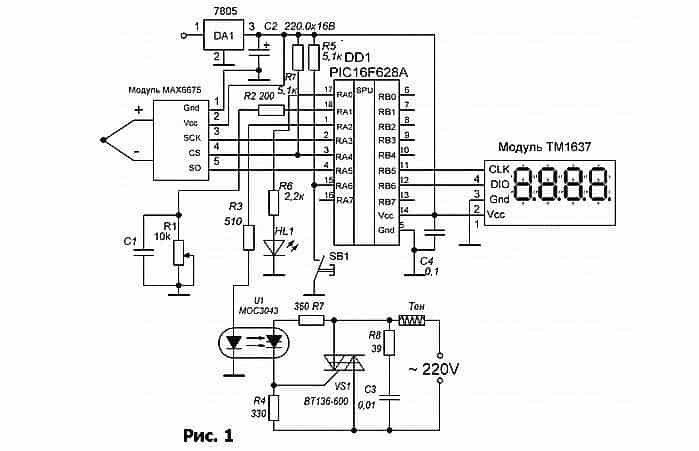

Схема регулятора показана на рисунке 1.

Данная схема предназначена для работы с нагревателями, работающими от сети переменного тока напряжением 220 вольт. Хотя, если заменить коммутирующий тиристор на три более высоковольтных, то можно использовать это устройство и в трехфазной сети 380 вольт.

BT136-600 Datasheet PDF

Цепь управления нагрузкой, с моем случае — это электропечь для выпечки, гальванически развязана от общей схемы термометра-термостата посредством оптопары U1 – МОС3043. Лучше, если вы примените более высоковольтную — МОС3063.

MOC3063 Datasheet PDF

Резисторы R4, R7 и R8 я беру мощность всегда 0,5 ватта. Рабочее напряжение конденсатора С3 должно быть не менее одного киловольта, если тип применяемого вами конденсатора не предназначен для работы в цепях переменного тока.

Напряжение питания положительной полярности подается на вывод 1 микросхемы стабилизатора DA1, С выхода стабилизатора напряжение, величиной пять вольт поступает на модуль МАХ6675, вывод 2, микроконтроллер DD1, вывод 14 и модуль индикации ТМ1637, вывод 1. Извиняюсь, неудачно расположил на схеме номера выводов модуля. Величина входного напряжения питания зависит от применяемой вами микросхемы DA1. Установка температуры термостатирования осуществляется с помощью переменного резистора R1. Резистор R2 служит для ограничения тока заряда конденсатора С1. Диапазон регулировки температуры от +50˚С до + 300˚С. Если у вас диапазон регулировки получится меньше 250 градусов, то немного увеличьте емкость конденсатора С1. В моем случае для потенциометра R1 сопротивлением 10кОм потребовался конденсатор емкостью 0,15 + 3n3. Резистор R3 – ограничитель тока светодиода оптрона. Его величина должна быть такой, при которой коммутирующий тиристор VS1 полностью открывался. При неполном открывании тиристора его кристалл будет работать при повышенной температуре. Потребуется увеличение площади теплоотвода.

Читайте так же:
Правила моей кухни 9 сезон победители

На схеме отсутствуют цепи индикации включения нагрузки, если надо, то я, думаю, вы сами восполните этот пробел. Резистор R6 и светодиод HL1, это цепь индикации аварии при обрыве термопары от модуля МАХ6675. Если произойдет обрыв цепи термопары, то засветится светодиод HL1, а на индикаторе появится стилизированная надпись «ObtP». Что означает Ob – обрыв, а tP – термопары. Более дельного решения, имея четыре разряда индикатора, придумать не смог. Если только обрыв произойдет, контроллер даст команду на отключение нагрузки от сети, а программа уйдет в вечное кольцо. Вывести ее можно из этого состояния только сняв со схемы напряжение питания и повторно включить. Естественно неисправность должна быть устранена.

Резистор R5 – подтягивающий резистор для вывода RA6 контроллера DD1 для работы с кнопкой SB1. Эта кнопка необходима для установки температуры термостатирования. Т.е. при ее нажатии на индикаторе отображается вместо реальной температуры в духовке, устанавливаемая вами или уже установленная температура. Конечно, для большей информативности лучше бы было использовать два модуля индикации и выводить на обозрение обе величины температуры, но… что имеем.

При разработке печатной платы старайтесь блокировочный конденсатор С4 разместить в непосредственной близости к выводам питания микроконтроллера DD1 PIC16F628A. А конденсатор фильтра С2 лучше применить танталовый. При мощности нагрузки в один киловатт не забудьте тиристор снабдить соответствующим теплоотводом.

На сайте для желающих ознакомиться с программой взаимодействия PiC контроллера с микросхемой MAX6675 есть статья «Программа взаимодействия MAX6675 с микроконтроллером PIC». Можно скачать файл программы в формате asm с подробными комментариями. Так же, есть статья посвященная программе вывода данных с микроконтроллера на модуль индикации TM1637, она называется «Модуль TM1637 с PIC контроллером».
