Всем нам известен циркуль еще со школьных уроков черчения. Но построение окружностей на листе бумаги – далеко не единственное предназначение этого инструмента. Он широко используется в строительстве, слесарном, токарном и столярном деле и служит для определения размеров деталей и их частей. Сегодня существует огромное количество разновидностей данного приспособления. Все они различаются по конструкции, размерам и предназначению. Но, прежде чем рассказывать о каждом из них, давайте окунемся в прошлое и узнаем, где появились первые циркули и для чего они применялись.

Историческая справка

Название этого инструмента идет от латинского слова «circulus», что в переводе означает «круг». Первые циркули были изобретены более 2000 лет назад, подтверждением этому являются найденные круги, начерченные вавилонянами и ассирийцами. В начале нашей эры циркули использовались римскими и галльскими мастерами и строителями. Причем, на раскопках были найдены не только инструменты для построения чертежей, но и приспособления с загнутыми краями – прототипы современных кронциркулей, предназначенных для измерения длин. Изготавливались они тогда из железа и бронзы. В Древней Руси циркули были деревянными, их использовали для выполнения круглых орнаментов при резьбе по дереву. С развитием кораблестроения и производства оружия в Европе к измерительным циркулям стали предъявлять высокие требования, так как для изделий были нужны более точные измерения. Поэтому в начале XVII века появились первые штангенциркули.

На протяжении многих веков циркули использовались в различных областях деятельности человека: от производства оружия и картографии до строительства. Измерительные приспособления за все это время претерпели минимум изменений, и их конструкция практически не изменилась. Прежним осталось и назначение каждого из видов циркулей. Чтобы Вы знали, для каких целей предназначено то или иное приспособление, расскажем об этом подробнее.

Какие циркули существуют сегодня?

Сейчас не все разновидности этого инструмента ассоциируются с построением окружностей, но название все равно осталось – условно их можно причислить к циркулям. Все потому, что рабочая часть всех циркулей, независимо от модификации, представляет собой две подвижные ножки (или губки), расстояние между которыми можно менять при их смыкании или размыкании. А вот форма рабочей части уже определяет функцию инструмента. Более детально о каждом из них Вы узнаете из таблицы.

Описание

Разметочный циркуль

Простейшее приспособление для измерения длин и перенесения их с чертежа на деталь. Имеет две остроконечные ножки, которые разводятся и смыкаются за счет шарнирного соединения. Также в конструкции может быть предусмотрен винт, с помощью которого можно зафиксировать ножки в нужном положении для более точного перенесения размеров или сравнения параметров нескольких деталей.

Чертежный циркуль

По строению напоминает разметочный, отличительной деталью является кольцо для карандаша, закрепленное на одной из ножек. Зафиксировав карандаш на одной ножке, а другую воткнув в поверхность, на которой будет выполнен чертеж, нужно выбрать необходимое расстояние между ножками и начертить окружность, перемещая карандаш вокруг оси опорной ножки.

Кронциркуль для наружных измерений

Состоит из двух загнутых внутрь ножек, между которыми зажимается измеряемая деталь. Даже когда концы циркуля сомкнуты, между ножками остается большое расстояние, что позволяет делать замеры труднодоступных участков заготовок. Если нужны максимально точные данные, то лучше выбрать изделие с фиксирующим винтом.

Кронциркуль для внутренних измерений

Состоит из двух ножек, разведенных в разные стороны на концах. Такая конструкция оптимально подходит для измерения ширины отверстий, пазов и углублений. Поместив ножки внутрь и разведя их в стороны, пока они не упрутся в стенки, можно получить точные результаты измерений, чего невозможно добиться при использовании линейки. Такой инструмент еще называют нутромером, так как он предназначен только для внутренних измерений. Не путайте его с устройством, которое называют «нутромер индикаторный», так как пользоваться им нужно по-другому и устроен он иначе.

Штангенциркуль

Состоит из линейки (штанги со шкалой делений), с одного конца которой находится неподвижная губка, а вдоль линейки перемещается подвижная. Зажав между ними деталь, можно получить ее наружный размер. У большинства штангенциркулей есть дополнительные верхние губки, которые предназначены для внутренних измерений. Таким образом, устройство сочетает в себе измерение нутромером и кронциркулем. Можно измерять не только длину и ширину деталей, но толщину металлических листов или проволоки.

Штангенглубиномер

По виду напоминает штангенциркуль, только предназначен для измерения глубины отверстий, канавок и пазов. Для определения глубины нужно поместить рабочую часть внутрь отверстия до упора, если же необходимо определить высоту уступа, то рабочую часть нужно прислонить к нему и по шкале насечек определить значение.

Казалось бы, какое простое устройство лежит в основе всех перечисленных инструментов, и сколько различных измерений можно проводить! Причем, используя обычную линейку, не получится добиться такой точности – контактный способ измерений гораздо эффективнее. Именно поэтому до сих пор на производстве и в мастерских циркули являются незаменимыми ручными измерительными инструментами при выполнении заготовок, обработке деталей, контроле соответствия заявленных параметров готовых изделий. Причем, мастеру может понадобиться несколько приспособлений, так как приходится выполнять различные задачи, такие как: измерять нутромером пазы в деревянных заготовках, определять глубину отверстий штангенглубиномером, сопоставлять размеры двух деталей с помощью штангенциркуля и т.д. Поэтому необходимо правильно подобрать инструмент, в зависимости от специфики работ.

Чтобы выбор был удачным

Случается, что покупатели приобретают измерительный инструмент, не обращая внимания на его характеристики, а в процессе работы сталкиваются с трудностями. И как пользоваться нутромером или штангенциркулем, который не подходит под размеры деталей? Чтобы с Вами такого не произошло и деньги на покупку были потрачены не зря, нужно подходить к подбору циркуля очень ответственно. Ведь, как процесс измерений не терпит ошибок, так и выбор инструмента.

Начнем с главного, а именно, с предполагаемых размеров деталей, которые Вы планируете измерять. Исходя из этого, нужно смотреть на показатель диапазона измерений. Например, у штангенциркулей он зависит от длины штанги и, в зависимости от модели, может составлять от 0 до 150 мм (для измерения небольших деталей) или от 0 до 600 мм (для работы с крупными заготовками). У кронциркулей, нутромеров и разметочных циркулей диапазон измерений напрямую зависит от длины ножек – чем они длиннее, тем на большее расстояние могут расходиться, следовательно, тем более крупные детали можно измерять. У разных моделей длина может составлять от 150 до 300 мм.

При покупке обратите внимание еще и на материал, из которого изготовлен измерительный инструмент. Большинство из них изготовлено из инструментальной стали, которая обладает высокой прочностью и устойчивостью к механическим воздействиям. Хотя в конструкции некоторых устройств, в частности, штангенциркулей, есть пластиковые элементы, что облегчает вес инструмента. Наиболее надежными и долговечными считаются циркули из нержавеющей стали, которые устойчивы к коррозии даже при эксплуатации в условиях повышенной влажности.

Если Вы уже определились с тем, какой измерительный инструмент Вам необходим для работы, закажите его в нашем интернет-магазине прямо сейчас. На сайте представлены циркули таких известных марок как FIT, Kraftool, MATRIX, STAYER, Зубр, Энкор, а выбрать подходящую модель Вам помогут технические характеристики и информация в карточках товаров. Оформите заказ прямо сейчас – не откладывайте выгодную покупку!

Тренд: чертежный или стол архитектора в интерьере

Пусть далеко не все мы получили архитектурное образование, но получить в личное пользование стол с одноименным названием может каждый. Этот предмет настолько удобен в эксплуатации и популярен, что его нередко можно увидеть среди публикаций на страницах наиболее известных, а также, начинающих блогеров. Итак, сегодня говорим и показываем варианты использования в интерьере чертежного стола.

Стол архитектора — это особое рабочее место, позволяющее при необходимости менять положение тела во время осуществления разного рода творческой деятельности, благодаря чему существенно облегчается процесс создания эскизов, макетов и заготовок.

Чертежный стол — в каждый дом: исходные данные

Исходные данные

Объект, носящий громкое название «стол архитектора» — это массивная конструкция, состоящая из крупной столешницы, установленной на две опоры с парными ножками. Кроме того, в оригинале, чертежный стол может менять угол наклона столешницы, поэтому архитекторам, дизайнерам и всем творческим личностям так удобно работать, сидя за ним.

Традиционно, стол архитектора изготавливается из массива дерева (дуба, ясеня или клена), и эта традиция, скорее всего, символизирует саму сущность профессии: создание несокрушимых, сложных и уникальных конструкций.

Также, характерной особенностью чертежного стола является довольно большая площадь столешницы, она рассчитана на то, что чертежник будет располагать на поверхности крупные листы бумаги, кальку и прочие необходимые под рукой, аксессуары. Также, опоры укомплектованы полками между парных ножек, что весьма удобно и предусмотрительно: здесь в свернутом виде можно хранить все те же чертежи и чистые листы бумаги в промежутках между работой за столом.

Современные чертежные столы могут быть дополнены встроенным экраном с подсветкой, емкостями для хранения рапидографов (карандашей, ручек, циркулей), крепежом для лампы архитектора.

Внедряем в массы

Чертежный стол был некогда придуман для трудоемкой, непростой работы архитекторов и зодчих, но сегодня ничего не помешает использовать его простым обывателям, таким как мы с вами, при организации пространства абсолютно любой комнаты. Вместе с тем, классический стол архитектора может менять свою изначальную конфигурацию.

Так, например, в кухне можно установить стол на двойных опорах с массивной столешницей, используя его в качестве кухонного острова. На нижних полках будет удобно хранить емкости для приготовления пищи, кухонный текстиль, а широкая столешница позволить обрабатывать продукты питания максимально комфортно, не говоря уже о том, что выглядит такой предмет совсем не банально.

Возьмите на заметку идею превращения стола архитектора в самостоятельную и очень функциональную рабочую зону. Если увеличить опорные ножки, формируя этажерку с перекладиной, соединяющей верх, можно окружить себя необходимыми аксессуарами, тем самым, освобождая место в пространстве комнаты для размещения другой, полезной мебели или вещей.

Экспериментируем

Настоящий стол архитектора выглядит очень внушительно, поэтому подходит для серьезных кабинетов или просторных комнат, где достаточно места для подобной мебели.

Но что, если необходимо поставить практичный стол для работы так, чтобы визуально он не нарушал пропорции и общее благоприятное впечатления от легкого интерьера, к примеру, женской творческой мастерской? В этом случае есть выход: нужно заменить массивную деревянную столешницу аналогом из прочного пластика, стекла, а опоры сделать тонкими из металла, или окрасить их мерцающей краской, имитирующей его фактуру.

В зависимости от ваших нужд чертежный стол «не для чертежей», но для имиджа, может выглядеть весьма современно, поскольку молодые дизайнеры — создатели уникальных предметов мебели, неустанно работают над усовершенствованием знаменитых моделей и силуэтов объектов. В шоу-румах можно найти довольно занятные и уникальны вещи, которые, несомненно, станут украшением интерьера.

Практическая польза

Мы подошли к основному вопросу об уместности применения чертежного стола в интерьере. Как его использовать, нужно ли его использовать и где лучше его использовать, расскажем далее.

Стол архитектора нужно выбирать согласно габаритам комнаты и вашим нуждам, так как, в малом пространстве он будет не уместен в силу крупных габаритов конструкции. Вместе с тем, существуют небольшие аналоги — реплики, усовершенствованные и адаптированные под стандартные размеры среднестатистических комнат.

Такие компактные столы узнаваемого силуэта пригодятся в любом помещении, где вы планируете расположить свою рабочую зону или область для творчества. Свободная стена в кухне, ниша в гостиной, место у окна в детской, мансарда, отдельная мастерская для швеи, в общем, любое пространство на ваше усмотрение послужит хорошим поприщем для такого замечательного предмета.

Чертежный, или стол архитектора — это достойное приобретение, когда необходим надежный, универсальный и долговечный с точки зрения актуальности предмет мебели. Он будет незаменим в любой обстановке и станет излюбленным местом для работы или творчества любого из членов семьи.

§ 2. Чертежные материалы, инструменты и принадлежности

• Вспомните, на чем выполняли графические изображения наши предки.
• Вы узнаете: какими чертежными инструментами, материалами и принадлежностями пользуются при выполнении чертежей, как подготовить инструменты и принадлежности к работе.
• Вы научитесь: подготавливать чертежные материалы и настраивать чертежные инструменты и принадлежности, пользоваться ими.

Оглавление

Вступление

Графические изображения могут выполняться вручную чертежными инструментами или на компьютере. Качество выполненных графических изображений в значительной степени зависит от наличия и качества инструментов, принадлежностей и материалов.

Чертежные материалы

Основным материалом, на котором выполняются графические изображения, является бумага.

Бумага. Существуют различные типы бумаги, используемые для выполнения технического графического изображения. Основным типом является белая плотная чертежная бумага.

При выполнении чертежа на чертежной бумаге следует помнить, что все изображения выполняются на гладкой стороне бумаги. Свободное поле чертежа можно закрыть чистым листом бумаги, чтобы графитная пыль от карандаша не пачкала поверхность.

Для выполнения чертежей не пригодна бумага для рисования, т. к. на ее поверхности остаются шероховатости и загрязнения от использования ластика, что не дает возможности повторного проведения линий нужного качества.

На ваш взгляд, почему для выполнения чертежей используется плотная белая бумага?

Чертежные инструменты

К ним относятся линейки, рейсшины, угольники, циркули, трафареты, лекала, транспортиры.

Линейки. Для черчения используются пластиковые или деревянные линейки длиной не менее 30 см. Для проведения параллельных линий удобно пользоваться линейкой с роликом (инерционной рейсшиной).

Используя дополнительные источники, найдите информацию о приемах работы с инерционной рейсшиной.

Угольники чертежные. Для черчения применяются два вида угольников: с углами 30°, 60°, 90° и 45°, 45°, 90°; деревянные или пластиковые.

Используя правила проверки качества линейки, расскажите, как проверить качеств прямого угла угольника.

Циркули. Различают циркули круговые (предназначены для вычерчивания окружностей и дуг) и разметочные (циркули-измерители — предназначены для переноса размеров с линейки на чертеж). Для вычерчивания окружностей и дуг малого диаметра применяется кронциркуль (его еще называют балеринка). Для хранения циркулей используется специальный футляр — готовальня.

Правила использования циркуля

• игла и графитовый стержень циркуля должны находиться на одном уровне; графитовый стержень должен быть длиной не менее 8—10 мм.
• графитовый стержень должен быть заточен под углом и вставлен заточенной стороной наружу;
• при проведении окружностей и дуг игла и графитовый стержень должны быть перпендикулярны плоскости чертежа;
• при работе циркуль держат двумя пальцами за рифленую головку, слегка наклонив циркуль вперед примерно на 15°.

Используя дополнительные источники, найдите информацию, как с помощью кругового циркуля вычертить окружности большого радиуса.

Трафареты и лекала. Трафареты — пластмассовые пластинки с прорезями в виде геометрических фигур, облегчающие и ускоряющие выполнение графических изображений. Лекало представляет собой тонкую пластину из пластмассы с криволинейными кромками и предназначено для выполнения лекальных (не циркульных) кривых.

Где используются трафареты и лекала?

Транспортир. Представляет собой инструмент в виде дуги, разделенной на градусы от 0 до 180° (в некоторых моделях — от 0 до 360°) для измерения углов и нанесения их на чертеже.

Круговые транспортиры на 360° удобны в работе и значительно расширяют возможность их использования.

Чертежные принадлежности

К основным чертежным принадлежностям относятся карандаши чертежные и ластики.

Карандаши чертежные. Для черчения используются деревянные и цанговые (автоматические — диаметр грифеля 2 мм или микроавтоматические — диаметр грифеля 0.3, 0.5, 0.7, 0.9 мм) карандаши с грифелем различной твердости, указанной на карандаше буквами и цифрами.

Шкала твердости:

• М — мягкий;
• Т — твердый;
• ТМ — твердо-мягкий

Европейская шкала твердости:

• В — мягкий, от blackness (чернота);
• H — твердый, от hardness (твердость);
• F — средний тон между НВ и Н (от англ. fine point — тонкость);
• HB — твердо-мягкий (Hardness Blackness — твердость-чернота).

Степень мягкости (твердости) обозначается цифрами. Чем выше цифра, тем грифель мягче или тверже.

Выполнение чертежа начинают карандашом с твердостью Т, 2Т, а обводку выполняют более мягким карандашом с твердостью М.
Карандаш для работы должен быть хорошо заточен. Затачивать карандаш нужно на конус. Графитовый стержень должен выступать из деревянной оправы на 8—10 мм. Заострить грифель можно на наклеенной на картон шлифовальной шкурке на бумажной основе.

Во время работы карандаш держите под небольшим наклоном к чертежному инструменту. Чтобы грифель карандаша во время работы оставался острым, периодически поворачивайте его вокруг своей оси.

Ластики. Лишние линии на чертеже удаляют мягкими ластиками
для карандашей. Ластики необходимо выбирать мягкие, белого или светло-серого цвета, а не цветные, т. к. чаще всего цветные ластики не стирают, а размазывают карандаш, оставляя грязные следы на бумаге. Периодически следует чистить ластик о твердую поверхность, тогда он не будет оставлять следов. Помните, ластиком, предназначенным для удаления чернил шариковой ручки, пользоваться нельзя, т. к. он делает бумагу ворсистой.

Как вы считаете, можно ли использовать для обводки чертежа карандаш 6М (6В)?

Чертежи можно выполнять не только карандашом, но и тушью. Тушь бывает жидкая и сухая (в виде палочек или плиток). Черная тушь высокого качества имеет густой черный цвет, легко сходит с пера или с рейсфедера.
Рейсфедер — это чертежный инструмент для проведения линий и знаков на бумаге тушью или краской. Состоит из двух створок, соединенных в одной точке ручкой. Промежуток между ними заполняется тушью или краской. Ширина линии рейсфедера регулируется поворотом гайки.

Используя дополнительные источники информации, найдите сведения о назначении и применении рейсфедера.

Организация рабочего места

Выполнение чертежей — трудоемкий процесс, поэтому постоянно разрабатываются инструменты и приспособления, ускоряющие и облегчающие эту работу. Современные рабочие места конструкторов оснащаются модернизированными столами, компьютерами с установленными специальными программами (графическими редакторами, расчетными и моделирующими программами), принтерами и плоттерами (рис. 11), что значительно ускоряет выполнение проектно-конструкторских работ. В настоящее время программы, используемые конструкторами при разработке изделий, объединяются в системы автоматизированного проектирования (САПР) или CAD-системы.
Для выполнения чертежей высокого качества рабочее место должно быть правильно организовано. Его необходимо правильно освещать. Свет должен падать на чертеж сверху и слева (для левшей справа). При таком положении глаза не будут уставать, а на чертеж не будет падать тень. Во время работы следует сидеть прямо, подняв голову и выпрямив спину, немного наклонившись вперед. Расстояние от глаз до чертежа должно быть не менее 300—350 мм.

Название карандаш пришло с Востока и в переводе означает «черный камень» или «черный сланец». Считается, что история создания карандаша началась с XIV в., когда появился итальянский карандаш, который представлял собой глинистый черносланцевый стержень, завернутый в кожу. Позднее сланец был заменен порошком из жженой кости, замешанным с растительным клеем.
А вот прародителями карандаша считаются свинцово-цинковые и серебряные палочки, состоящие из куска проволоки, которую иногда припаивали к ручке. Они назывались серебряными карандашами. Писать ими было тяжело, т. к. невозможно было стереть и исправить надписи. Такими карандашами пользовались А. Дюрер и С. Ботичелли.

Проверим знания

1. Перечислите инструменты и принадлежности, необходимые для выполнения чертежей.
2. Объясните, как подготовить карандаш к работе.
3. Используя различные источники информации, найдите сведения о том, какие еще чертежные инструменты и принадлежности, кроме перечисленных в тексте параграфа, используются при выполнении чертежей и других графических изображений.

Вопросы и задания повышенной сложности

Вычертите окружности одинакового диаметра циркулем и с помощью трафарета. Определите, в каком случае работа будет выполнена быстрее. В каком варианте будет обеспечена большая точность размера?

Практическая работа №2. Проведение линий

Потренируйтесь в проведении параллельных линий (горизонтальных, вертикальных, наклонных), в выполнении окружностей при помощи циркуля. Выполните задания в рабочей тетради

Канцелярские кнопки

Канцелярские кнопки – один из наиболее востребованных офисных атрибутов. Они помогают найти свое место документам, запискам, графикам, спискам, объявлениям, флаерам и прочим бумагам на столах, стендах, информационных досках. В этой статье мы поговорим об истории создания, видах и применении канцелярских кнопок.

Выделяют три основных вида канцелярских кнопок: классические, альтернативные, гибридные

Канцелярская кнопка — металлическое изделие для прикрепления какого-либо предмета к чему-либо. Чаще всего для фиксации бумаги на пористой поверхности.

История создания

Канцелярская кнопка была придумана часовщиком Иоганном Кирстеном (Johann Kirsten) между 1902 и 1903 годами в городе Лихен, Германия. К сожалению, для массового создания канцелярских кнопок у Кирстена не было средств, поэтому идея была продана купцу Отто Линдштедту. Брат купца Паул запатентовал изделие в 1904 году, и этот патент сделал братьев Линдштедт миллионерами.

Кнопка представляла собой маленький металлический диск с вырезанным и отогнутым от центра острым сегментом. Благодаря такой феноменально простой, эффективной и экономичной конструкции классическая канцелярская кнопка используется по сей день.

Примерно в то же время в США Эдвин Мур основал компанию Moore Push-Pin Company по производству канцелярских кнопок альтернативной конструкции в виде маленького металлического острия с ручкой. В наши дни ручки таких кнопок часто изготавливаются из разноцветного пластика и могут иметь разнообразную форму.

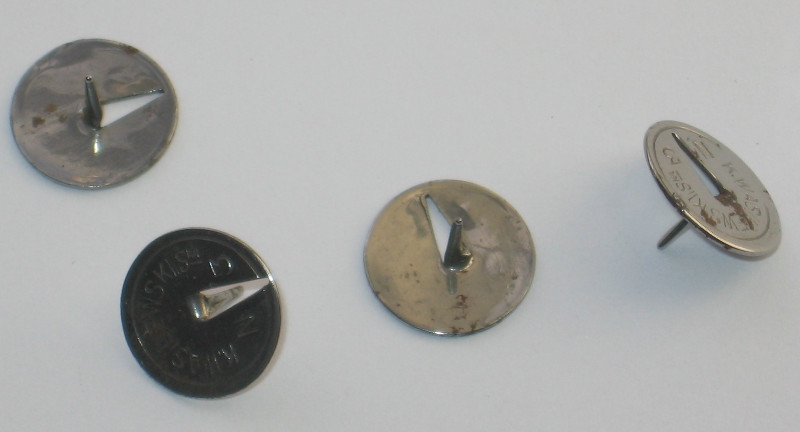

Металлические канцелярские кнопки были особенно популярные в XX веке

• с головкой, выделанной из бронзы, и вставленным в нее стальным острием;
• с головкой, произведенной из бронзы и стальным острием, но на тыльной части создавалась площадка, предотвращающая повреждение головки и ранение пальца
• сделанная из стального провода в виде спиральки с острием в центре.

Виды канцелярских кнопок отличаются по типу конструкции, наличию пластика, цветам

Какие бывают виды канцелярских кнопок?

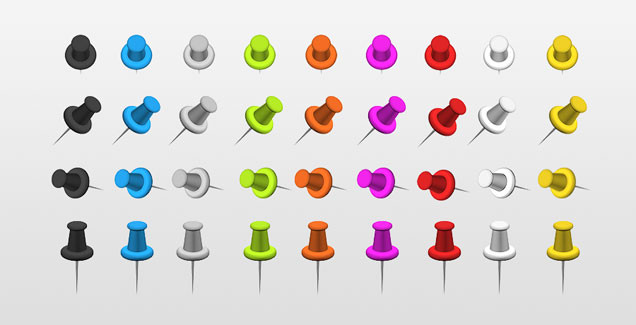

Принято выделять две основные конструкции кнопок: классическая (общепринятое американское название thumbtack) и альтернативная (с английским наименованием pushpin). Именно поэтому зачастую возникает вопрос, как правильно называются канцелярские кнопки.

Поговорим о типах конструкций канцелярских кнопок подробнее:

1. Классическая кнопка состоит из шляпки и острия. В шляпке проделано треугольное отверстие, повторяющее форму острия, так как остриё вырезается из шляпки и загибается перпендикулярно шляпке. Как правило, этот треугольник равнобедренный. Шляпка имеет форму диска (часто сплошного, без отверстия). У классических кнопок, в отличие от альтернативных, длина острия прямо пропорциональна диаметру ручки-диска. Такие кнопки часто ломаются после нескольких неаккуратных использований, особенно если сделаны из непрочного металла.
2. Альтернативные кнопки (силовые или кнопки-гвоздики) имеют многоцветные (как правило, пластмассовые) «ручки». Форма «ручек» похожа на цилиндр с эргономичными кольцеобразными упорами. Нередко на них делают боковые выпуклости чтобы кнопку было удобнее держать. Снизу из центра «ручки» выходит металлическое острие. Обычно у альтернативных кнопок оно намного длиннее, чем у классических. Такие кнопки отличает прочность и долговечность, в том числе и потому, что можно легко определить направление усилия и правильно его дозировать при надавливании и вытаскивании.
3. Стремительно набирающий популярность гибридный вариант – с гвоздиком от альтернативной и дискообразной шляпкой от классической кнопки. Металлическая шляпка такой кнопки выполняется слегка выпуклой, иногда плакируется цветным напылением или покрывается разноцветным пластиком. Они не всегда долговечны, особенно если шляпка соединена с гвоздиком путём его обжима в центральный паз, а не точечной сваркой.

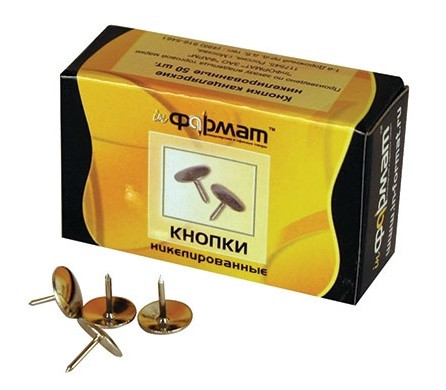

Никелированные канцелярские кнопки активно используются в делопроизводстве
