Руководство по эксплуатации Электрической плиты DE LUXE

Руководство по эксплуатации Электрической плиты DE LUXE 5004.12э

Руководство по эксплуатации Электрической плиты DE LUXE 5004.12э

Приложение А (вкладыш). Перечень организаций по установке и гарантийному ремонту плит
ОБЩИЕ УКАЗАНИЯ
Плита электрическая предназначена для тепловой обработки пищевых продуктов в бытовых условиях. Не допускается использование плиты в кафе, ресторанах и других предприятиях общественного питания. При покупке требуйте заполнения гарантийных талонов. Талоны необходимо хранить в течении всего гарантийного срока. Плита перед упаковкой была тщательно проверена на специальных стендах на предмет безопасности и работоспособности. Изготовитель оставляет за собой право на внесение изменений в конструкцию и характеристики плиты без предварительного уведомления. Изготовитель не несет ответственность за ущерб, причиненный в следствии неправильного подключения или не соблюдения требований данного руководства по эксплуатации.
ТРЕБОВАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
По типу защиты от поражения электрическим током плита соответствует приборам 1 класса по ГОСТР52161.1.
Внимание! Электропитание плиты осуществляется от однофазной сети переменного тока с номинальным напряжением 220 В частотой 50 Гц.
В трехфазную сеть плиту не включать. Во избежание опасности поражения электрическим током подключать плиту должен специалист сервисной службы. Плиту можно устанавливать только в домах, имеющих специальный силовой ввод и заземление.Убедитесь, что место подключения плиты находится в легкодоступном месте для того, чтобы можно было без затруднений отключить электричество. Запрещается проводить проводку над плитой или зажимать шнур дверцей жарочного электрошкафа, так как при этом может повредиться изоляция проводов и произойти короткое замыкание.
Внимание! Плита предназначена для использования только в домашних условиях под надзором.
Внимание! Доступные части могут сильно нагреваться при использовании плиты. Не допускайте близко детей.
Номинальный режим работы плиты — продолжительный. Не допускайте попадания влаги внутрь плиты. При использовании плита сильно нагревается. Опасайтесь прикосновения к нагревательным элементам внутри жарочного электрошкафа. Осторожно открывайте дверку жарочного электрошкафа. Возможен выход пара. В случае неисправности отключите плиту от электрической сети и вызовите сервисную службу. При повреждении шнура питания, во избежании опасности, его должен заменить изготовитель или аналогичное квалифицированное лицо сервисной службы.
Запрещается:
— эксплуатировать плиту без заземления (заземление осуществляется через шнур питания)
— подключать плиту через удлинители или тройники;
— эксплуатировать плиту в помещениях с повышенной влажностью, вне помещений или в помещениях с повышенным риском пожарной опасности;
— держать или пользоваться вблизи включенной плиты легковоспламе-няющими веществами или хранить их в хозяйственном отделении плиты;
— производить самостоятельно какой-либо ремонт плиты;
— устанавливать на открытую дверцу жарочного электрошкафа посуду массой более 22,5 кг;
— устанавливать на электроконфорку посуду массой более 20 кг;
ТРЕБОВАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
Запрещается:
— эксплуатировать электроконфорки без установки на них посуды и для обогрева помещения;
— заливать электроконфорки и ТЭН-ы жидкостями;
— поднимать и передвигать плиту за ручку дверцы жарочного шкафа;
— производить уход за плитой без ее отключения от электрической сети;
— извлекать и вставлять вилку шнура питания в розетку при включенных нагревательных элементах плиты;
— выдергивать вилку из розетки за шнур питания.
РАСПАКОВКА
Для транспортирования плита была защищена от повреждений упаковкой. После удаления упаковки, просим Вас избавиться от ее частей способом, не наносящим ущерба окружающей среде.Все материалы, использованные для изготовления упаковки, безвредны, на 100 % подлежат переработке.
УТИЛИЗАЦИЯ
Плита не подлежит утилизации в качестве бытовых отходов. Ее необходимо сдать в соответствующий пункт приемки электронного и электрооборудования для последующей утилизации. Плита изготовлена из материалов, подлежащих повторному использованию. Соблюдая правила утилизации изделия. Вы поможете предотвратить причинение окружающей среде и здоровью людей потенциального ущерба. Сведения о соответствующем пункте утилизации использованного оборудования Вы можете получить в местной администрации.
УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
Если Ваша плита нуждается в ремонте, сервисные центры, список которых прилагается, всегда к Вашим услугам. Непрофессиональное вмешательство в ремонт плиты опасны, так как могут привести к поражению электрическим током и короткому замыканию.
Перечень организаций по установке и гарантийному ремонту плит указан в приложении А.
УСТАНОВКА
Плиту следует устанавливать непосредственно на пол. Запрещается устанавливать плиту на подставку. Мебель, стоящая рядом, не должна быть выше рабочей поверхности плиты. Задняя и боковые стенки плиты должны быть расположены от поверхности стены и мебели на расстоянии не менее 20 мм.

Читайте так же:
Чем заменить сухожар в домашних условиях

ЭЛЕКТРОКОНФОРКИ
На плоскости готовки устанавливаются чугунные электроконфорки.
Для включения электроконфорки необходимо установить ручку в положение соответствующее требуемому режиму, учитывая что степень нагрева возрастает от “Г к “6″. При этом загорается сигнальная лампочка включения электроконфорок.
Приготовление пищи рекомендуется начинать на максимальной мощности электроконфорок — с положения “6″. После закипания или несколько раньше переключите электроконфорку на минимальную или среднюю мощность, в зависимости от объёма посуды.
Внимание! Вращение ручек переключателей электроконфорок -круговоев любом направлении.
Не допускайте резкого охлаждения горячих электроконфорок. Электроконфорки от пролитой на них холодной жидкости или перегрева могут потрескаться и выйти из строя. Их замена не входит в гарантийные обязательства изготовителя или продавца. Следите за тем, чтобы основание посуды было сухим и чистым. В таблице приведены рекомендации по выбору режимов работы электроконфорок.
Порядок работы

ЖАРОЧНЫЙ ЭЛЕКТРОШКАФ
Управление электрошкафом выполняется одной ручкой переключателя, совмещённого с терморегулятором. При повороте ручки по часовой стрелке в одно из положений “100-250″ загорается сигнальная лампочка включения электрошкафа, начинают нагреваться верхний и нижний ТЭН-ы.
Внимание! Дальнейшее вращение ручки Л — I ” по часовой стрелке запрещено!
Для выключения жарочного электрошкафа необходимо ручку переключателя повернуть против часовой стрелки в положение

Подберите себе идеальный духовой шкаф

С нашими духовыми шкафами вы можете быть уверены в неизменно идеальном результате приготовления. Благодаря пару, встроенному термощупу и нескольким предустановленным программам приготовления вам остается только наслаждаться процессом готовки, а духовой шкаф все сделает за вас. Теперь вы можете дать волю своему творчеству и попробовать рецепты, которые раньше даже не осмелились бы попробовать — и будьте уверены в неизменно профессиональном результате.

Пространство и место установки

Замерьте место под духовой шкаф. Всем духовым шкафам требуется как минимум 60 см в ширину, в то время как требования к высоте могут отличаться. Именно высота определит доступный вам выбор духового шкафа:

Читайте так же:
Цитата максима из кухни

Совет от профессионалов: Компактная микроволновая печь прекрасно позволит сварить, приготовить на гриле, разогреть или разморозить любое блюдо.

Вместительность

Если у вас большая семья или вы часто приглашаете гостей, следует выбрать духовой шкаф больших размеров. Вместительность духовых шкафов измеряется в литрах.

70+ литров – идеальное решение для больших семей
40 – 70 литров – лучше подойдет для семьи из трех-четырех человек
35 – 40 литров – идеальное решение для одного-двух человек

Совет от профессионалов: Духовой шкаф с дополнительным числом положений противней позволит одновременно готовить больше блюд.

Приготовление

Предпочитаемые вами методы приготовления могут повлиять на выбор духового шкафа.

Обработка паром – нагрев обеспечит румяную и хрустящую корочку, в то время как пар сохранит влажность внутри. Это позволяет добиться невероятно сочных блюд, в том числе мяса, рыбы и овощей, а также — не в последнюю очередь, — десертов.
Приготовление на гриле – духовой шкаф с отдельным грилем расширит возможности приготовления. Добейтесь хрустящей свойственной грилю текстуры в домашних условиях.
Приготовление выпечки – духовой шкаф с вентилятором обеспечит приготовление превосходных пирожных и пирогов на профессиональном уровне благодаря равномерному распределению нагрева.

Не можете решить? – многофункциональный паровой духовой шкаф способен на все, что описано выше

Очистка

Духовые шкафы со следующими функциями сами заботятся о себе.

Самоочищающиеся духовые шкафы – пиролитические духовые шкафы разогреваются до 500°C, превращая грязь в золу, которую затем можно просто убрать тряпкой.
Каталитическое покрытие – каталитическое покрытие поглощает жировые пятна и начинает действовать при стандартном нагреве до 220°C. Жир окисляется, и поверхность снова становится чистой.
Очистка паром — скрытый дисплей напоминает о необходимости очистки. Затем используется пар для ослабления засохшего жира и остатков пищи, которые можно просто протереть тряпкой и духовой шкаф снова будет безупречно чистым.
Водная очистка — внутри духового шкафа создает пар для ослабления засохшего жира и остатков пищи на поверхности. Таким образом, можно легко запустить процесс натурального очищения.

Совет от профессионалов: Покрытие от следов пальцев придаст наружным поверхностям нетронутый вид и потребует меньше ухода за ним.

Читайте так же:
Вика и максим кухня

Выберите свой духовой шкаф

Что бы вы обычно ни готовили, будь то ужин на двоих, еда только для себя или для большой компании, — в ассортименте Electrolux найдется духовой шкаф, который отлично вам подойдет.

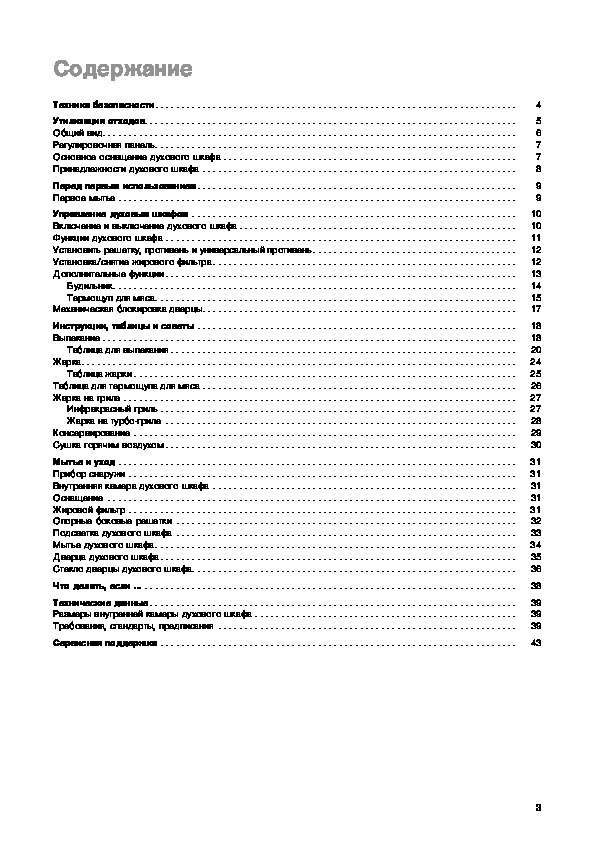

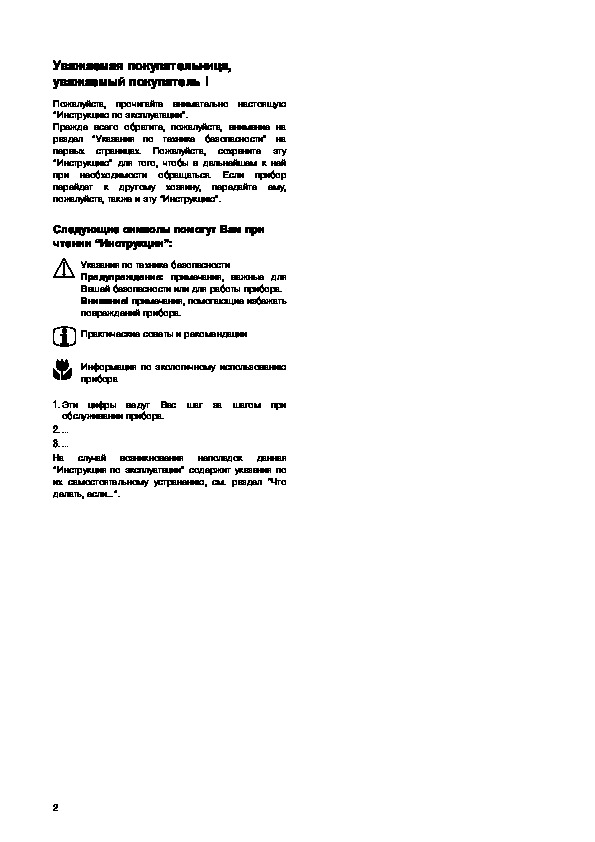

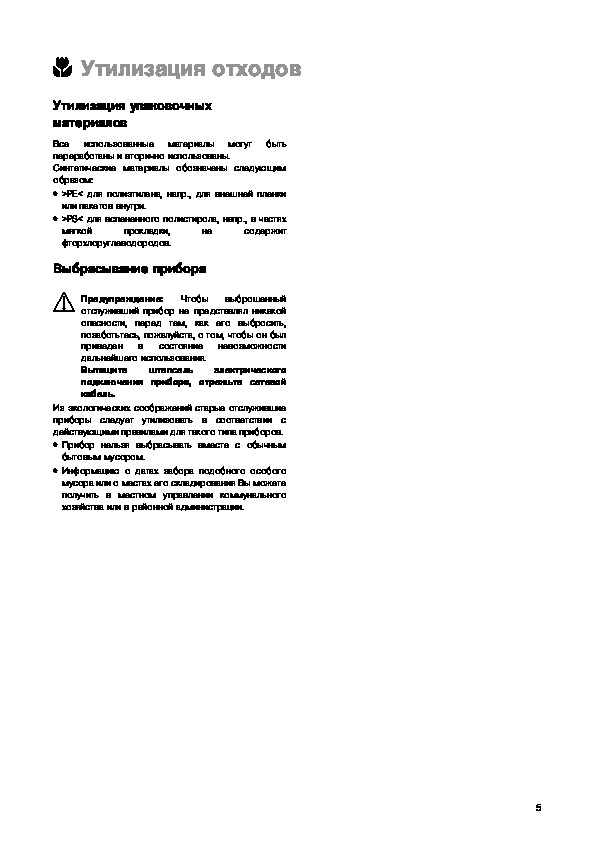

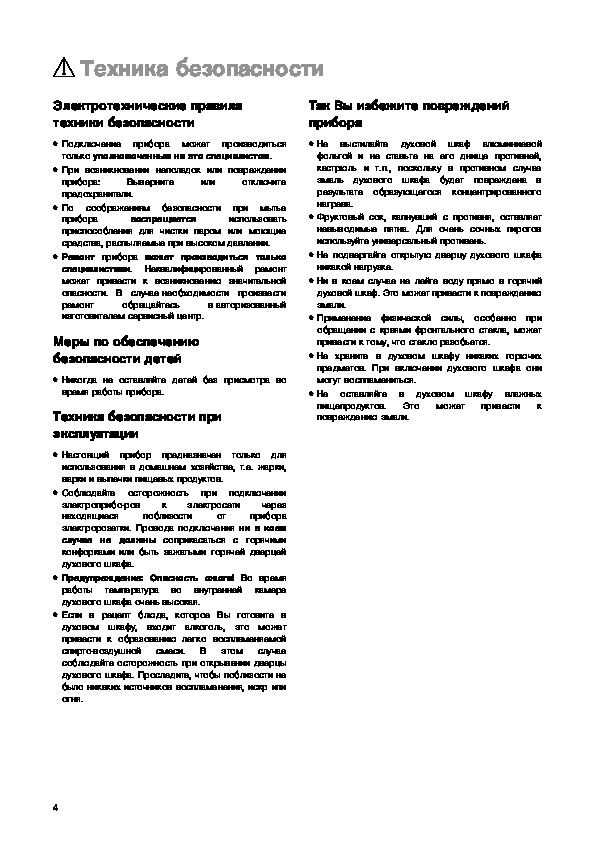

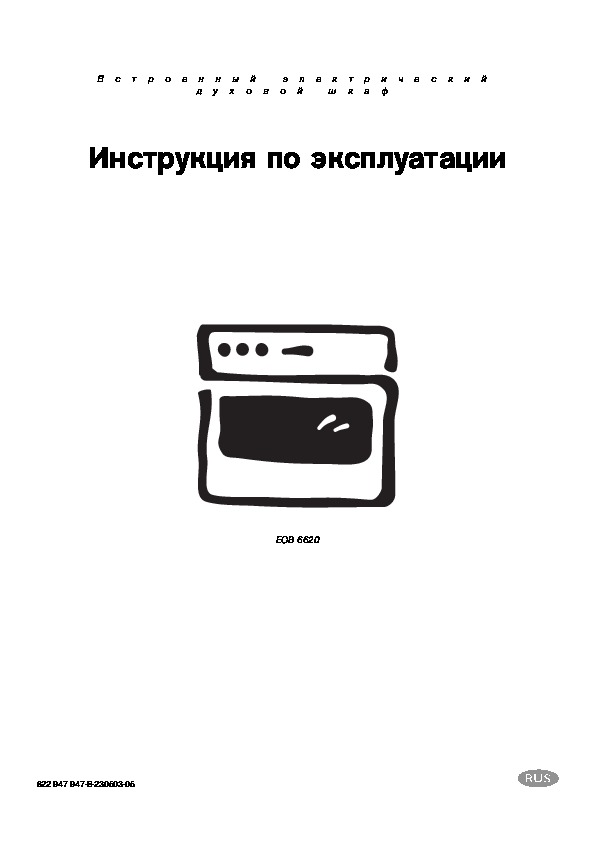

Инструкция духового шкафа Electrolux EOB 6620 K (W) (X)

Перед Вами Инструкция духового шкафа Electrolux EOB 6620 K (W) (X). Вы можете ознакомиться и скачать данное руководство по эксплуатации бесплатно. Инструкция по применению на русском языке, предложенная производителем, позволяет правильно использовать Вашу бытовую технику и электронику.

Инструкция автомойки Electrolux ZB 412 C

Инструкция кондиционера Electrolux EACS-07HS-N3

Инструкция жк телевизора Electrolux ETV45000 X

Инструкция кондиционера Electrolux EACM-09ER

Инструкция кондиционера Electrolux EACS-07HC-N3

Инструкция духового шкафа Electrolux EOB 6620 K (W) (X)
Информация отображена на картинке
Информация отображена на картинке
Информация отображена на картинке
Информация отображена на картинке

Как использовать наш сайт инструкций OnlineManuals.ru
Наша цель состоит в том, чтобы предоставить вам быстрый доступ к содержанию инструкции для духового шкафа Electrolux EOB 6620 K (W) (X). С помощью онлайн просмотра, Вы можете быстро просмотреть содержимое инструкции и найти решение проблемы с духового шкафа Electrolux EOB 6620 K (W) (X).

Для Вашего удобства
Если листать руководство пользователя духового шкафа Electrolux EOB 6620 K (W) (X) прямо на сайте, не очень удобно для Вас, есть два возможных решения:

• Просмотр в полноэкранном режиме — легко просмотреть руководство пользователя (без загрузки его на свой компьютер), Вы можете использовать режим полноэкранного просмотра. Для просмотра инструкции пользователя духового шкафа Electrolux EOB 6620 K (W) (X) на полном экране, используйте кнопку «Открыть в Pdf-viewer».
• Загрузка на компьютер — Вы можете также скачать Инструкция духового шкафа Electrolux EOB 6620 K (W) (X) на свой компьютер и сохранить его в файлах.

Многие люди предпочитают читать документы не на экране, а в печатной версии. Возможность печати руководства пользователя также была предусмотрена на нашем сайте, и вы можете использовать ее, нажав на иконку «печать» в Pdf-viewer. Нет необходимости печатать все руководство духового шкафа Electrolux EOB 6620 K (W) (X), можно выбрать только нужные страницы инструкции.

Инструкция к духовке электролюкс платинум

  • Вы здесь:
  • Главная
  • Советы
  • Ремонт бытовой техники
  • Крупная кухонная техника — советы
  • Кухонные плиты
  • Electrolux кухонная плита
  • Духовка кухонной плиты Electrolux не включается

МастериЯ — советы мастеров по ремонту бытовой техники и авто

Sherlock Holmes Smile Seeker

Нижеперечисленые причины, возникающие в случае когда духовка кухонной плиты не включается, указаны от наиболее вероятной до наименее вероятной. Проверьте или протестируйте каждую причину, начиная с наиболее вероятных причин.

Причина 1 Нижний нагревательный элемент

Когда нижний нагревательный элемент (тэн) нагревается должным образом, то он раскаляется до красна. Если элемент не раскален, то это означает, что он не нагревается. Часто, если нагревательный элемент перегорает, то он будет заметно поврежден. Осмотрите его на наличие отверстий или обгорелостей. Чтобы определить, перегорел ли нижний тэн, используйте мультиметр для проверки его на непрерывность. Если непрерывность тэна нарушена — замените его.

Читайте так же:
Candy trio газовая не включается духовка

Причина 2 Зажигалка (воспламенитель)

Встроенная зажигалка (воспламенитель) является наиболее часто ломающейся частью для нагрева газовой духовки. У зажигалки есть две основные функции. Во-первых, она подает ток через предохранительный клапан духовки, чтобы открыть его. Во-вторых, зажигалка достаточно раскаляется, чтобы зажечь газ в духовой печи. Если зажигалка не исправна, то она не сможет правильно открыть предохранительный клапан. Если клапан не открывается, то печь духовки не нагревается. Чтобы определить, неисправен ли воспламенитель, понаблюдайте за ним, когда печь духовки включена. Если воспламенитель (зажигалка) накаляется более 90 секунд без зажигания газового пламени, это означает, что воспламенитель слишком слаб, чтобы открыть клапан, поэтому его следует заменить. Если воспламенитель вообще не светится, то используйте мультиметр для проверки его целостности. Если непрерывность воспламенителя нарушена, то замените его.

Причина 3 Искровой электрод розжига верхней и нижней горелки

Для зажигания горелки духовки используется искровой электрод розжига. Электрод расположен рядом с горелкой и работает как свеча зажигания. Когда по нему проходит ток, то проскакивает искра от наконечника искрового электрода к экрану электрода, тем самым зажигая газ. Если же электрод сломан или изношен, то искра может не проскакивать. Визуально осмотрите электродный узел на наличие трещин в фарфоровом корпусе или повреждении наконечника электрода. Имейте в виду, что правильное заземление и правильная полярность входящего напряжения в плиту необходимы электроду для обнаружения присутствия пламени после воспламенения горелки. Если горелка потухла после зажигания то проверте правильность заземления и полярность в розетке.

Причина 4 Верхний нагревательный элемент

Возможно перегорел верхний нагревательный элемент (тэн). Когда верхний тэн нагревается должным образом, то он раскаляется до красна. Если элемент не раскаляется, то это означает, что он не нагревается. Часто, если элемент перегорел, то он будет заметно поврежден. Осмотрите тэн на наличие отверстий или прогаров. Чтобы определить, перегорел ли верхний тэн, используйте мультиметр, чтобы проверить его на непрерывность. Если непрерывность верхнего тэна нарушена — замените его.

Причина 5 Проблема входящего тока

Электрические плиты требуют 240 В напряжения. Газовые плиты требуют 120 В напряжения. Если плита не включается, то возможно проблема с входящим напряжением, которое следует проверить мультиметром на настенной розетке.

Причина 6 Термопредохранитель

Если плита перегревается, то срабатывает термопредохранитель, чтобы отключить питание плиты. Если термопредохранитель перегорел, то плита не нагревается. Однако такое происходит не часто. Чтобы определить, не поврежден ли термопредохранитель, используйте мультиметр для проверки его целостности. Если непрерывность термопредохранителя нарушена то замените его. Термопредохранитель не может быть включен снова — если он перегорел, то его необходимо заменить.

Читайте так же:
Фасады из лиственницы для кухни

Причина 7 Разрыв проводки

Может перегореть один из проводов, подающих ток на нагревательный элемент (тэн) или воспламенитель. Эти провода обычно перегорают вблизи источника тепла. Чтобы определить, перегорел ли провод, проверьте провода, ведущие к элементу или воспламенителю. Если провод перегорел то это обычно заметно невооруженным глазом.

Причина: 8 Плата реле

В некоторых кухонных плитах имеется релейная плата. Релейная плата имеет несколько реле, управляющих подачей тока на нагревательный элемент. Если одно или несколько реле на плате реле не работают, то плита не нагревается. Однако это происходит редко, поэтому проверьте сначала все другие нагревающиеся компоненты плиты. Если они все исправны то возможно неисправна плата реле, и Вам нужно заменить ее.

Причина 9 Панель управления кухонной плитой

На панели управления кухонной плитой имеются реле, подающие ток на цепи нижнего и верхнего нагревательного элемента (тэна) в соответствии с пользовательскими настройками и данными датчика. Если плата управления неисправна, то она не сможет подавать ток на компоненты нагрева. Однако это бывает редко. Перед заменой платы управления сначала проверьте все компоненты нагрева. Если же Вы решите, что все компоненты нагрева работают правильно, то замените плату управления плитой. Поскольку проверить панель управления плитой непросто, Вам придется заменить плату управления, если Вы подозреваете, что она неисправна.

Причина 10 Предохранительный клапан

Предохранительный клапан газовой плиты работает с воспламенителем (электрозажигалкой), чтобы обеспечить подачу газа на горелку. Если предохранительный клапан выходит из строя, то духовка не нагревается. Однако это редко бывает причиной неисправности. Перед заменой предохранительного клапана сначала проверьте все более чаще ломающиеся компоненты плиты, особенно воспламенитель. Если все остальные нагревательные элементы работают правильно, то используйте мультиметр для проверки предохранительного клапана на непрерывность. Если непрерывность предохранительного клапана нарушена, то замените его

Причина 11 Термостат контроля температуры

Термостат контроля температуры контролирует температуру внутри духовки и циклически нагревается, когда температура в печи становится слишком низкой. Если термостат контроля температуры не работает, то духовка не включается. Однако это происходит редко. Прежде чем заменять термостат духовки, сначала проверьте более чаще ломающиеся компоненты, в частности, воспламенитель и нагревательные элементы. Если эти компоненты не повреждены, то терморегулятор температуры может быть неисправен. Термостат контроля температуры не может быть легко протестирован. Если вы подозреваете, что термостат неисправен, то замените его.

Причина 12 Клапан регулятора давления

Возможно, неисправен клапан регулятора давления. Однако этого почти никогда не происходит. Клапан регулятора давления часто ошибочно диагностируется – поэтому перед заменой клапана регулятора давления сначала проверьте все более часто ломающиеся детали.
